P55 Schubstangen-Pneumatikspanner, Pneumatische Schubstangenspanner

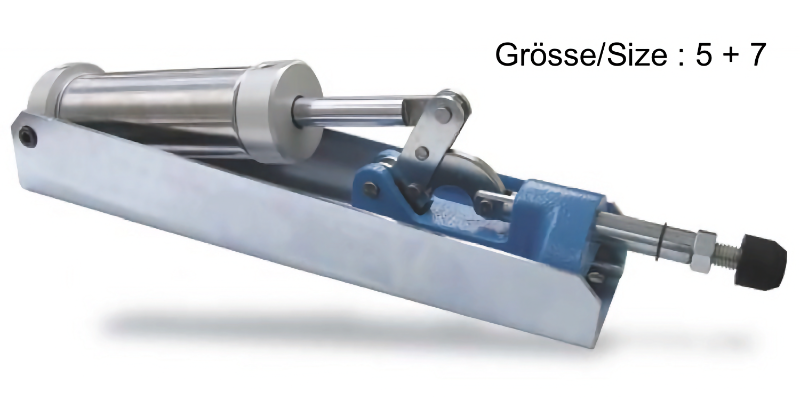

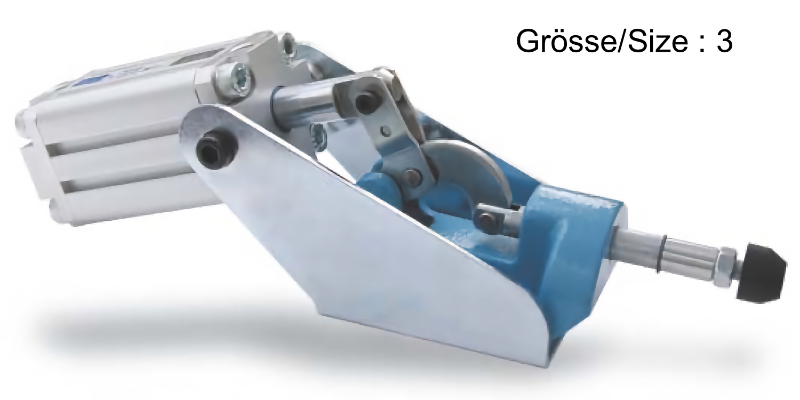

P55 Schubstangen Pneumatikspanner Grösse 5 und 7 P55 Schubstangen Pneumatikspanner Grösse 3

Schubstangen-Pneumatikspanner in schwerer Ausführung :

  • schwere Ausführung mit Gußkörper für lange Lebensdauer
  • doppeltwirkender Zylinder, anschlußfertig montiert
  • ausgestattet mit einem Magnetkolben für Endlagenabfrage/Positionsabfrage
  • Näherungsschalter als Zubehör zur Positionsabfrage erhältlich
  • Möglichkeit der Geschwindigkeitsdrosselung
  • Grundkörper: Temperguß, lackiert
  • Hebelteile und Andruckspindel: Qualitätsstahl, verzinkt und passiviert
  • Die Konsole ist verzinkt und passiviert. (Die Größen 5 und 7 haben lange Konsolen)
  • Nieten sind aus nicht-rostendem Stahl gefertigt
  • alle Lagerstellen sind vorgefettet.
  • Lieferung komplett mit vergüteteter und verzinkter Andrückschraube
  • Preise ab 149€
  • Die CAD-Daten stehen unten zum kostenlosen Download bereit.
Produktdatenblatt (Download)
Größe
Size
F1***

[kN]
F3*
⬅︎
[kN]
F5
⬅︎
[kN]
Vn**

[dm3]
P52 Hoehe und BreiteAndrück-
schraube
Gewicht
[g]
Preis
[EUR]
Bestell-
nummer
3 4.0 2,5 0,75 0,8 85 320 M8 x 35 1960 149,00 P55-3
5 10,0 5,0 1,0 2,2 115 450 M12 x 50 3865 199,00 P55-5
7 25,0 10 1,0 4,5 150 533 M12 x 50 7680 289,00 P55-7
*F3 = Max. erreichbare Spannkräfte bei 6 bar ---- **Vn = Luftverbrauch je Doppelhub in dm3 bei 6 bar ----
***F1 = max. Haltekraft
P55 Technische Zeichnung Schubstangen Pneumatikspanner
 Größe abcdefghiklHub tuøvøwøx*Hub yRCADBestell-
nummer
3 74.5 62 210 40 28 M8 35 36 94.5 30 6.5 20 70 12 16 40 100 G1/8 P55-3
5 83 37.5 334 75 45 M12 45.5 54.5 125 45 8.5 29 86 16 16 50 100 G1/8 P55-5
7 112 49 450 101 44 M12 59 54.5 M125 50 11 36 105 22 16 63 125 G1/4 P52-7
* Kolbendurchmesser øx= erforderlicher Zylinderdurchmesser für F5 bei 6 bar
