ASC Pneumatischer Schwenkspanner (Schwenkspannzylinder)

ASC-TB Pneumatischer Schwenkspanner Einschraubversion
Produktbeschreibung :
  • Kleine kompakte Baugrößen mit kleinem Platzbedarf
  • in Einschraubbauweise/Einschraubversion
  • sehr robust und zuverlässig
  • hohe Lebensdauer
  • Material: Körper aus Aluminiumlegierung 6061
  • Material: Spannarm und Kolben aus Vergütungsstahl C45
  • Kolbendurchmesser 32mm, 40mm und 50mm
  • Spannkräfte von 0,42kN bis 1,16kN
  • doppelt wirkend
  • komplett mit Spannarm
  • Betriebsdruck : 4 bis 7 bar
Hinweis :
  • Nur mit geölter und gefilterter Luft betreiben !
  • Modifizierungen nach Kundenwunsch möglich.
  • kurze Lieferzeiten

➝ CAD-Daten und Preise auf Anfrage !

Beispiel Bestellnummer : ASC-TB 25 S Rx90
ASC-TB Serie ASC-TB
25 Kolben-Innendurchmesser Φ32, Φ40, Φ50 (mm)
S Spannarm Variante S : einseitiger Spannarm
D : doppelseitiger Spannarm
R Schwenkrichtung R : Rechts (Uhrzeigersinn)
L : Links (gegen Uhrzeigersinn)
N : 0° (Keine Schwenkbewegung)
90 Schwenkwinkel Standardwinkel : 90° (±2°)
optional : 45° ±(2°), 60° (±2°)
Sonderschwenkwinkel sind auf Anfrage möglich

Spezifikationen :
  Model Spannkraft
bei 7 bar
[KN]
Schwenkhub
[m]
Spannhub
[mm]
Gesamthub
[mm]
Zylinderkapazität
Spannen
[cm3]
Zylinderkapazität
Entspannen
[cm3]
eff. Kolbenfläche
Spannen
[cm2]
eff. Kolbenfläche
Entspannen
[cm2]
ASC-TB32 0,42 11 15 26 15.68 20.9 6,03 8.04
ASC-TB40 0,74 11 15 26 27.43 32.66 10.55 12,56
ASC-TB50 1,16 13 17 30 49.47 58.89 16.49 19.63

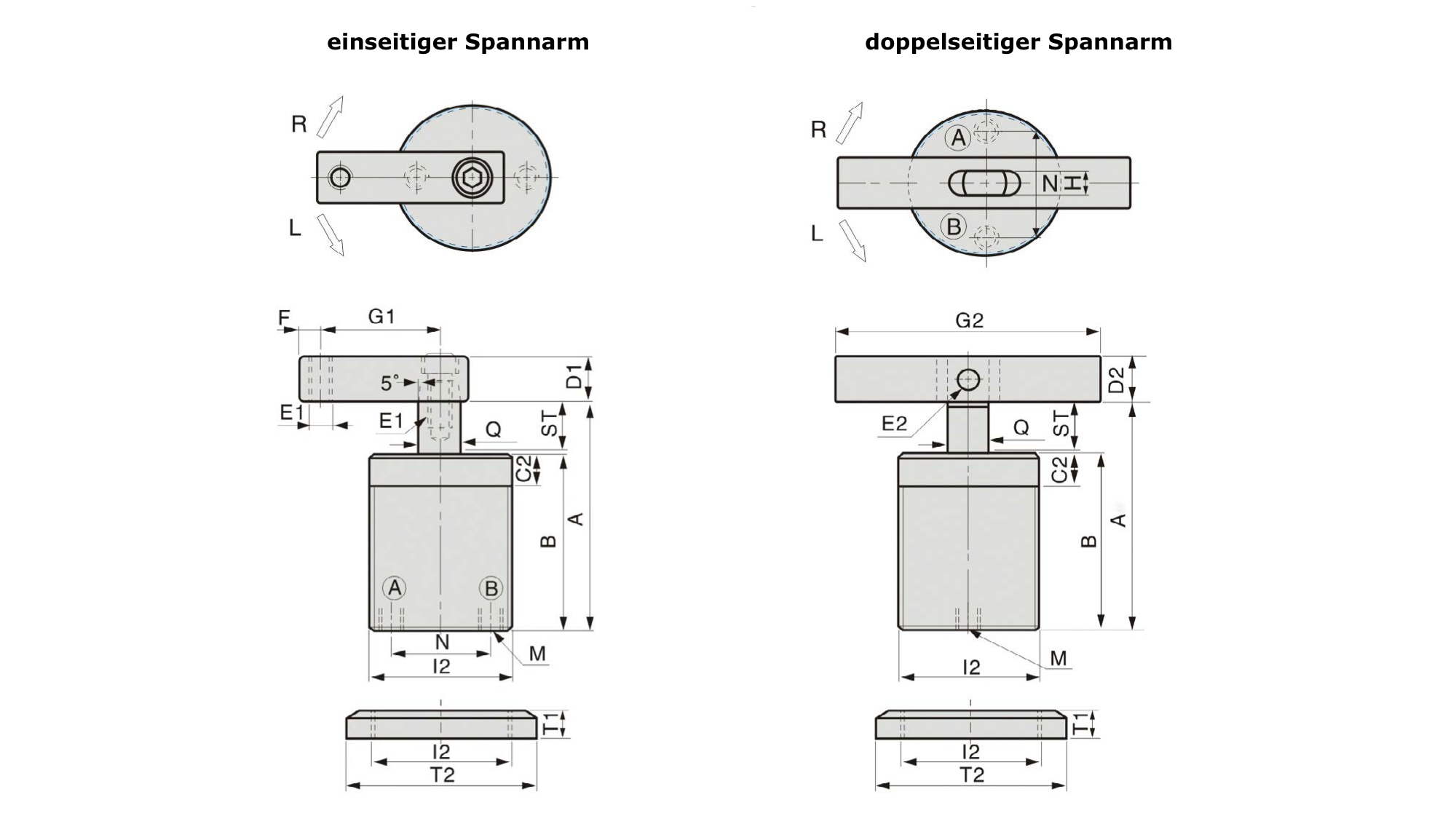

ASC-TB Technische Zeichnung Pneumatik Schwenkspanner Einschraubversion
    MODEL     Gesamthub =
Schwenkh.+Spannh.
A
geöffnet
BC1C2D1D2E1E2FG1G2HΦI1øI2LMNT1
(2Stk.)
T2QGewicht (S/D)
[kg]
ASC-TB32 26=11+15 108 78 22 12 19 19 M8x1.25 Φ8 8 50 140 9 Φ46 M50x1.5 Φ5.-ø9x5.5D PT1/8 32 11 ø70 Φ16 0,9/1,1
ASC-TB40 26=11+15 108 78 22 12 19 19 M8x1.25 Φ8 8 55 140 9 Φ55 M55x1.5 Φ6.8-10.5x6.5D PT/1/8 40 11 ø75 Φ16 1,1/1.3
ASC-TB50 30=13+17 124 90 25 15 25 22 M10x1.5 Φ8 10 60 160 10 Φ65 M65x1.5 Φ6.8-10.5x6.5D PT1/8 50 12 ø85 Φ20 T1,7/1,9
