CLG Hydraulikventil - Zuschaltventil - Abfolgeschaltventil

CLG Hydraulikventil Folgeventil Zuschaltventil Abfolgeschaltventil

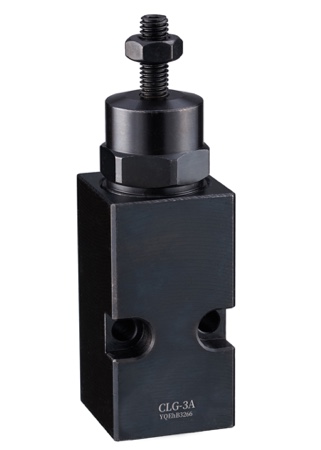

Hydraulikventil-Folgeventil - Zuschaltventil - Abfolgeschaltventil :

  • Kompaktes Abfolgeschaltventil zur einfachen Regelung einer linearen Abfolge.
  • Dieses Ventil kann mehrere Verbraucher in Vorrichtungen und Bearbeitungszentren hintereinander schalten und ermöglicht die Steuerung der Abfolge von Werkstückpositionierung und -spannung.
  • Ermöglicht die Funktionalität eines hydraulischen System relativ einfach zu erweitern, in denen Aktuatoren in einer bestimmten Reihenfolge geschaltet werden müssen.
  • Wenn der Druck am Eingangsanschluss den Wert des Abfolgeeinstelldrucks erreicht, wird der Ausgangsanschluss mit Druck versorgt.
  • Anschlussmethode : Doppelter O-Ringanschluss
  • Der Einstelldruck kann pro Drehung an der Einstellschraubegeändert werden.

Hinweise :
  • Der Unterschied zwischen Betriebsdruck und dem eingestellten Ventildruck sollte mindestens 1MPa bar betragen
  • Werden mehrere Druckfolgeventile hintereinander in einem System eingesetzt, so darf der jeweils eingestellte Druckunterschied nicht unter 1MPa liegen !
  • Sollte die Abfolgeschaltung nicht korrekt funktionieren, sollte ein Drosselventil vorgeschaltet werden, um die Durchflussmenge von der Drickquelle anzupassen.
  • ➝ CAD-Datei und Preise auf Anfrage !
Produktdatenblatt (Download)
Beispiel Bestellnummer : CLG - 3A(5.0MPa)
CLG
BAUREIHECLG
3
Einstellwert
für Abfolgebetriebsdruck
3 : 1.0 ~ 6.0 MPa
6 : 5.0 ~ 18.0 MPa
A
Anschlussmethode O-Ringanschluss
5.0MPa
Einstelldruck Leer : freie Option (bei Auslieferung wird der Mindestdruck voreingestellt)
optional : gewünschter Einstelldruck bei Auslieferung ab Werk voreingestellt
Spezifikationen :
Model No.Arbeitsdruckbereich
[MPa]
Betriebsdruckbereich
[MPa]
Verhältnis Verdrehwinkel
der Einstellschraube
[MPa/Rev]
Öffnungsdruck
[MPa]
Medium
CLG-3A 1.0 ~ 6.0 2.0 ~ 35.0 1.0 0.01 Standard-Hydrauliköl
nach ISO-VG-32
CLG-6A 5.0 ~ 18.0 6.0 ~ 35.0 2.8 0.01
