Pneumatischer Schwenkspanner mit Magnetkolben und T-Nut
Schwenkspanner, pneumatisch - Schwenkspannzylinder :
- Kleine kompakte Baugrößen mit kleinem Platzbedarf
- Ausführung mit Magnetkolben, die eine externe Endlagenabfrage ermöglicht.
- Material: Grundkörper aus hochfester Aluminiumlegierung, korrosionsbeständig
- Material: Spannarm aus Vergütungsstahl C45
- Kolbendurchmesser 25mm, 32mm, 40mm und 50mm, 63mm
- Spannkräfte von 0,24kN bis 1,16kN
- doppelt wirkender, langlebiger Pneumatikzylinder
- Auslieferung komplett mit Spannarm
- Betriebsdruck : 4 bis 7 bar
Hinweis :
- Medium : trockene, gefilterte Druckluft. Ölzufuhr ist nicht erforderlich !
- Sonderausführungen sind auf Anfrage lieferbar.
- kurze Lieferzeiten !
- CAD-Daten stehen weiter unten zum Downloaden zur Verfügung !
Beispiel Bestellnummer : ASC-MS 25 S Rx90
| ① | ASC-MS | Serie | ASC-MS |
|---|---|---|---|
| ② | 25 | Kolben-Innendurchmesser | Φ25, Φ32, Φ40, Φ50, Φ63 (mm) |
| ③ | S | Spannarm Variante | S : einseitiger Spannarm D : doppelseitiger Spannarm |
| ④ | R | Schwenkrichtung | R : Rechts (Uhrzeigersinn) L : Links (gegen Uhrzeigersinn) N : 0° (Keine Schwenkbewegung) |
| ⑤ | 90 | Schwenkwinkel | Standardwinkel : 90° (±2°) optional : 45° ±(2°), 60° (±2°) Sonderschwenkwinkel sind auf Anfrage möglich |

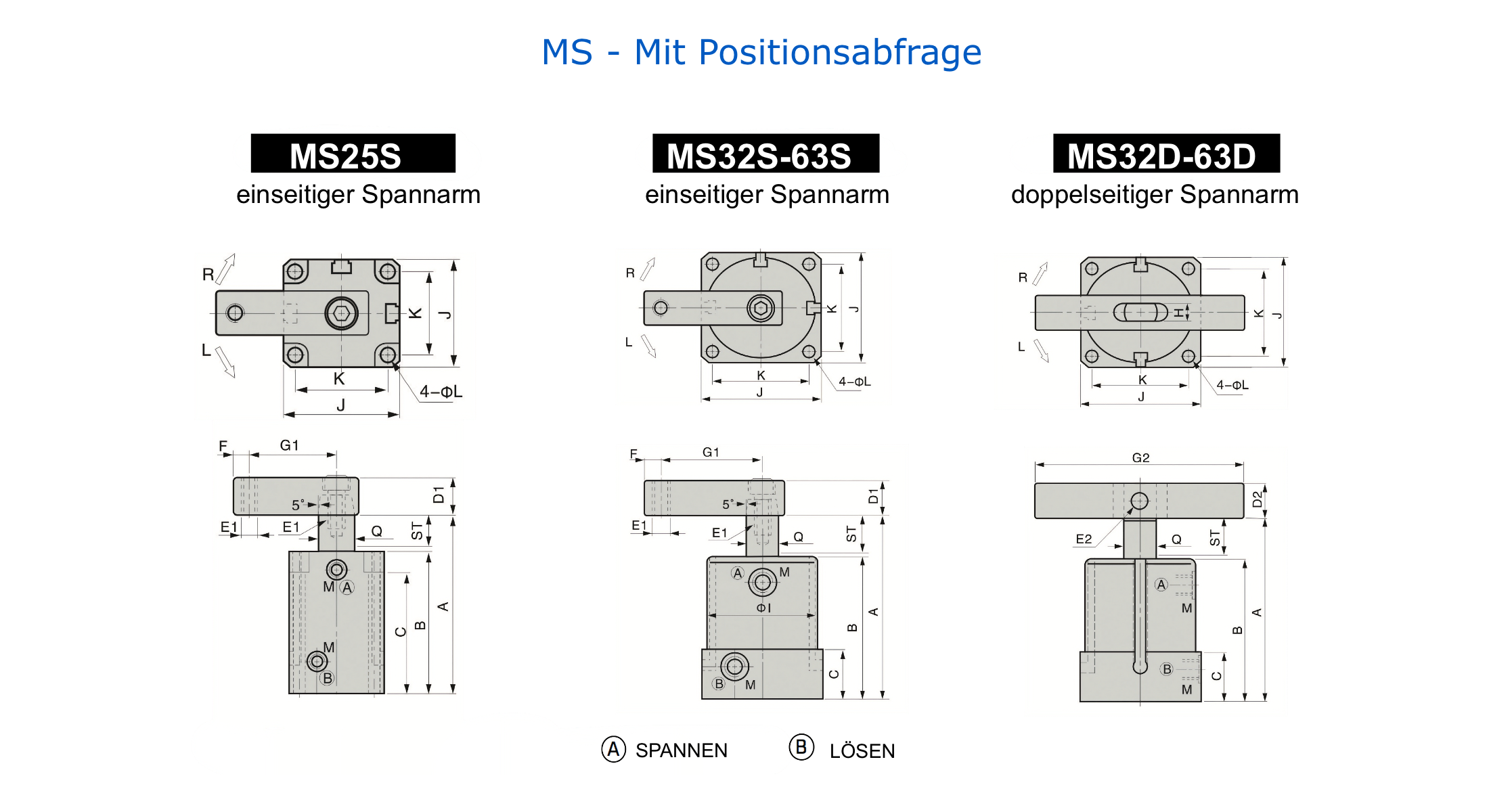

| Modell-No. | A geöffnet | B | C | D1 | D2 | E1 | E2 | F | G1 | G2 | H | ΦI | J | K | L | M | Q |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ASC-MS25 | 94 | 70 | 23 | 16 | - | M6x1.0 | - | 6 | 35 | - | - | Φ35 | 38 | 30 | Φ4.6 | M5x0.8 | Φ14 |
| ASC-MS32 | 113 | 83 | 28 | 19 | 19 | M8x1.25 | Φ8 | 8 | 50 | 140 | 9 | Φ46 | 50 | 40 | Φ5.6 | PT1/8 | Φ16 |
| ASC-MS40 | 113 | 83 | 28 | 19 | 19 | M8x1.25 | Φ8 | 8 | 55 | 140 | 9 | Φ55 | 60 | 48 | Φ6.8 | PT1/8 | Φ16 |
| ASC-MS50 | 129 | 95 | 31 | 25 | 22 | M10x1.5 | Φ8 | 10 | 60 | 160 | 10 | Φ65 | 70 | 57 | Φ6.8 | PT1/8 | Φ20 |
| ASC-MS63 | 129 | 95 | 31 | 25 | 22 | M10x1.5 | Φ8 | 10 | 70 | 160 | 10 | Φ78 | 83 | 67 | Φ9 | PT1/8 | Φ20 |

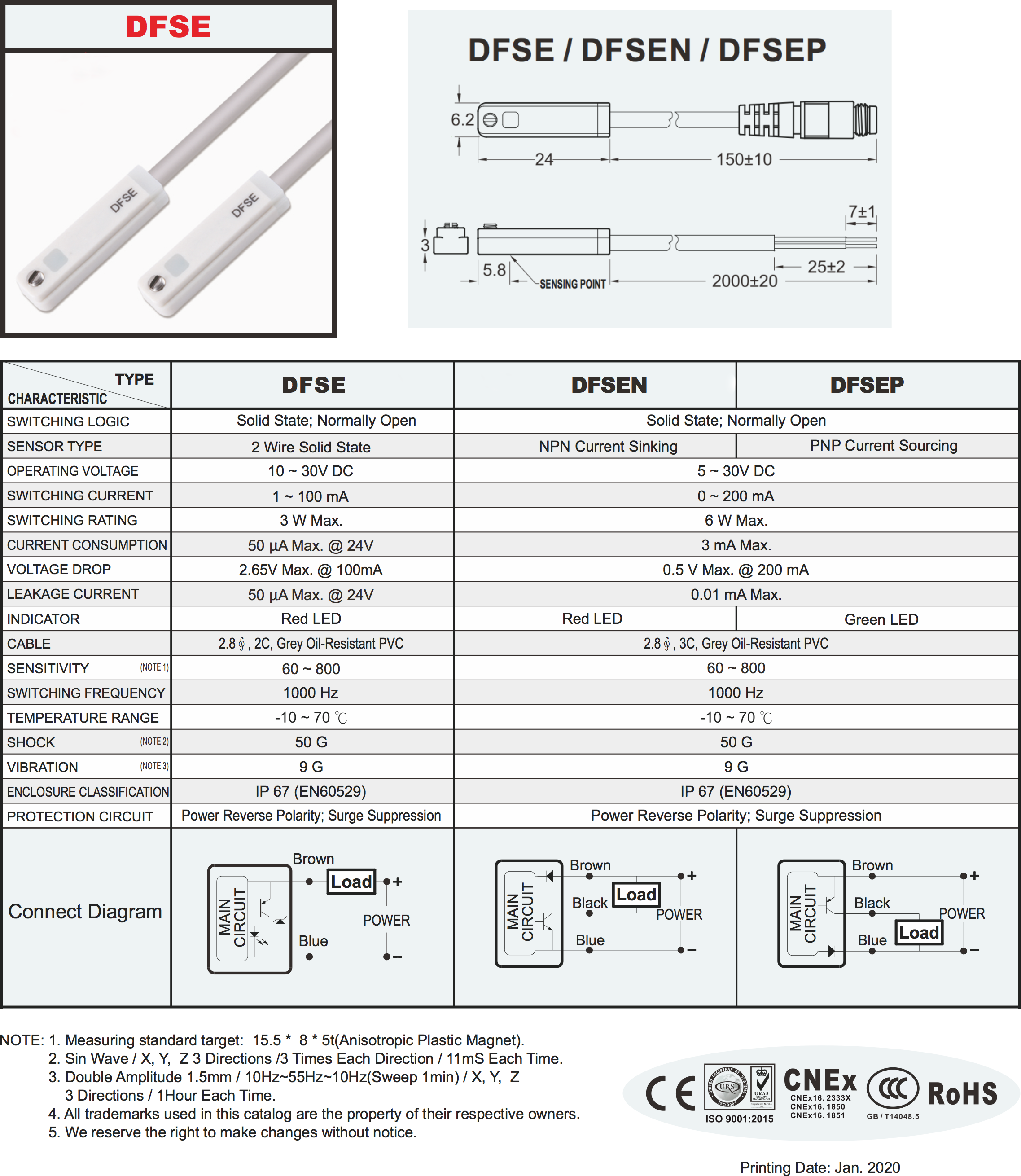

Sensoren DFSE, DFSEN, DFSEP
