Kompaktspanner

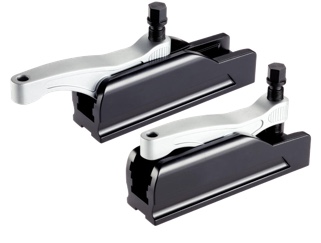

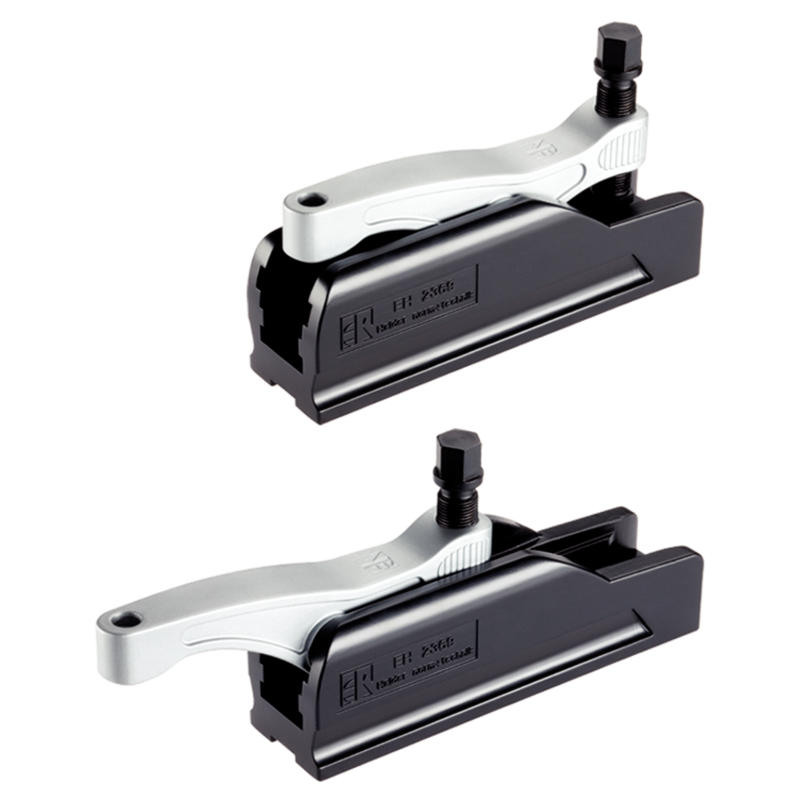

Produktabbildung :Kompaktspanner
Anwendungsbeispiel : Anwendungsbild Kompaktspanner
Einbaubeispiel :

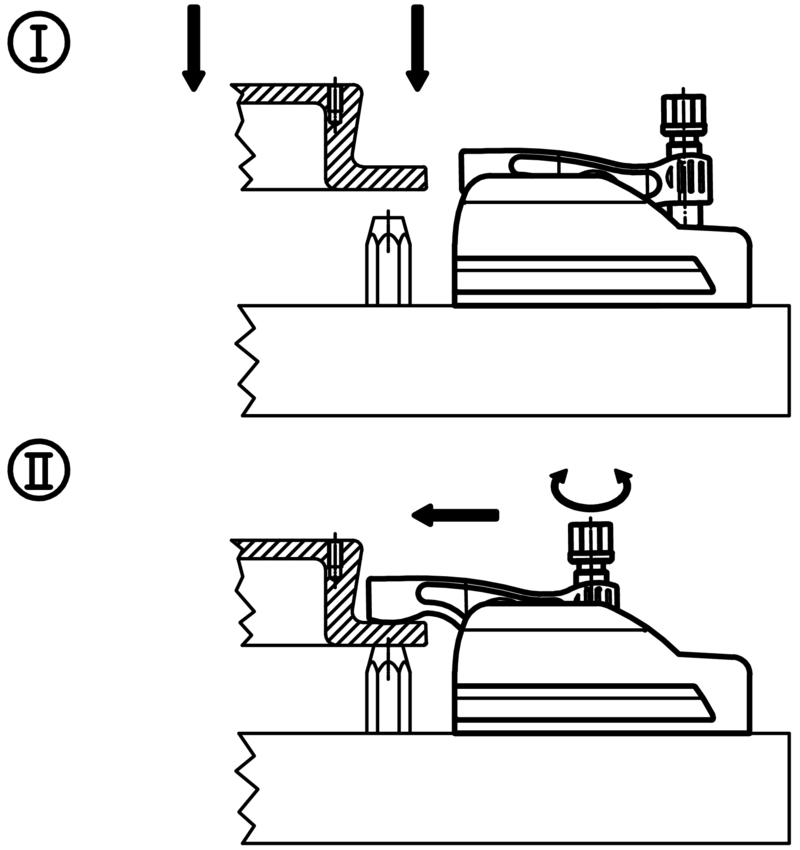

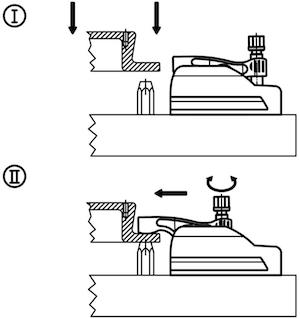

AnwendungsZeichnung Kompaktspanner
Produktbeschreibung :

Der Kompaktspanner ist für den universellen Einsatz an bearbeiteten und unbearbeiteten Teilen geeignet. Aufgrund des selbsthemmenden Spannhebels kann der Einsatz lageunabhängig erfolgen.

Eigenschaften :
  • präzises, positionsgenaues Spannen
  • einfache, universelle Handhabung
  • hohe Spannkraft bei geringem Anzugsdrehmoment, verschleißarm durch gelagerten Spannhebel
  • stufenloser, großer Spannbereich
  • Spannhebel zum ungehinderten Teilewechsel vollständig im Gehäuse versenkbar
  • Spannhebel mit Aufnahmegewinde für diverse Spannelemente, z. B. Kugeldruckschrauben (EH 22700. - EH 22720.), Pendelauflagen (EH 22730./EH 22740.) usw.
  • großer Verstellbereich bei konstanter Spannkraft
  • stufenlose Erweiterung des Spannbereichs durch Höhenadapter 23690.0112 / .0116
  • einfache und flexible Befestigungsmöglichkeiten
  • korrosionsgeschützt
  • unempfindlich gegen Schmutz und Späne

Werkstoff :

Grundkörper:
Vergütungsstahl, schwarz beschichtet

Spannhebel:
Vergütungsstahl, vergütet, silberfarbig beschichtet.

Montage :
Montagehinweis:
  1. Anschlagschraube ISO 4762-M 6 x 10 entnehmen.
  2. Spannhebel zurückfahren und entnehmen.
  3. Grundkörper mit 2 Innensechskantschrauben (im Lieferumfang enthalten) befestigen.
  4. Spannhebel in Führungsnut des Grundkörpers aufsetzen und einschieben.
  5. Anschlagschraube ISO 4762-M 6 x 10 fest einschrauben.
Bedienung (Spannvorgang) :
  1. Spannhebel zur Spannstelle schieben.
  2. Spannen mittels Sechskant-Bundschraube.
  3. Entspannen erfolgt in umgekehrter Schrittfolge.
  4. weitere Produkte :

    Höhenadapter für Kompaktspanner
    Kraftspanner

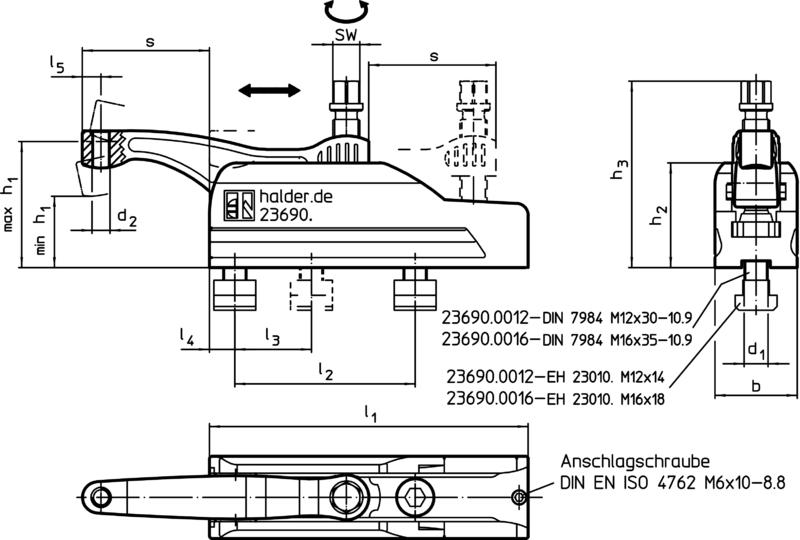

Zeichnung Kompaktspanner

AbmessungenSWSpannkraftAnzugs-
drehmoment
GewichtArt. Nr.Listen-Preis
d1d2h1
min.
h1
max.
h2h3s
max.
l1l2
+1
l3l4l5b max.max.
[mm][mm][kN][kN][g]
M12 M8 40 60 59 95 43 134 70 50 13 10,0 45 16 15 45 1813 23690.0012 € 225.50
M16 M12 12 47 85 70 126 213 120 50 17 12,5 55 18 25 75 4274 23690.0016 € 296.00
