HLC Hydraulischer Hebelspanner

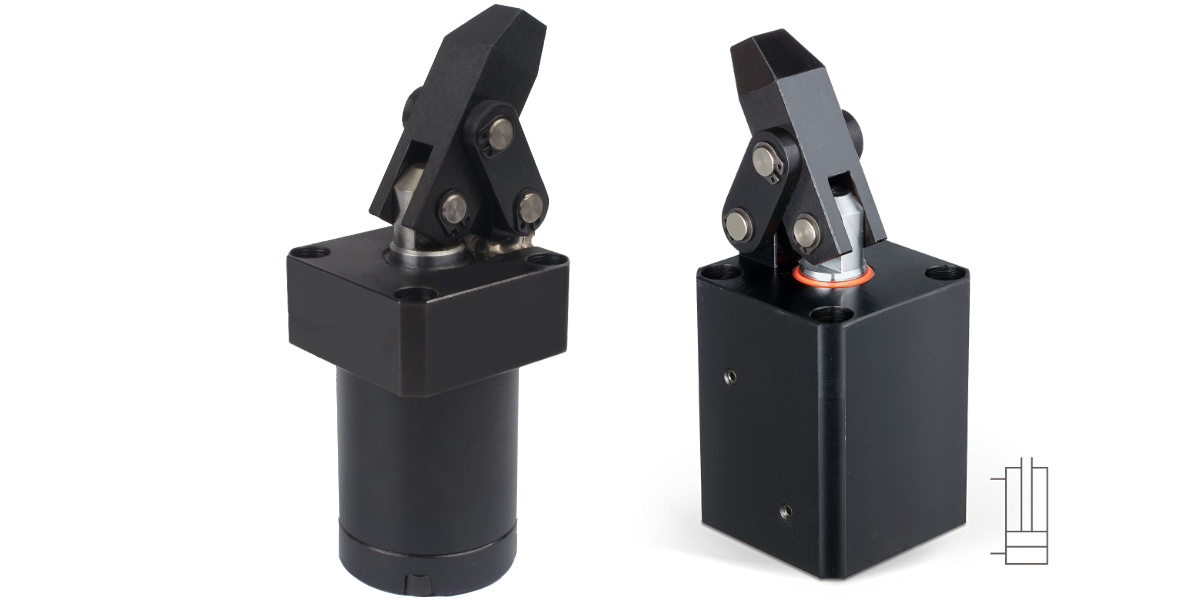

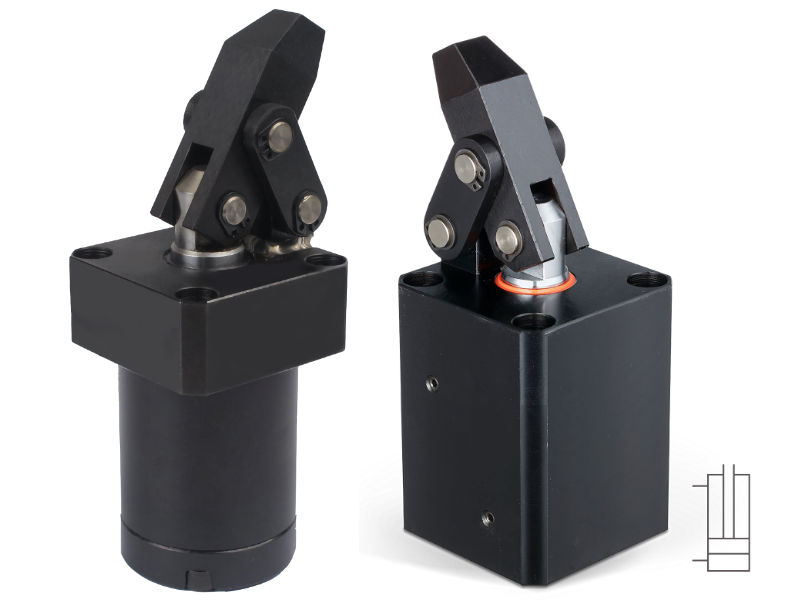

HLC Hydraulischer Hebelspanner-Hydraulikzylinder
Produktbeschreibung :
  • Kleine kompakte Baugröße
  • komplett mit Spannarm
  • diverse Montage- und Anschlusstypen
  • Material: Gehäuse und Hebelteile aus Carbonstahl (besonders verschleissfest, widerstandsfähig und langlebig
  • Material Kolben : C45-Stahl, verchromt und gehärtet/vergütet
  • Spannkräfte von 1,67kN bis 9,86kN
  • doppelt wirkender Hydraulikzylinder
  • Betriebsdruck : 10 bar bis 50 bar
  • Betriebstemperatur : -10 bis +70°C

➝ CAD-Daten und Preise auf Anfrage !


Beispiel Bestellnummer : HLC - MF 25 R A
HLC
Baureihe HLC
MF
Ausführung Blank  : Rohrleitungsanschluss
M       : O-Ringanschluss
MF     : O-Ringanschluss mit Flow Control
FA      : Flansch oben
FAM   : Flansch oben mit O-Ringanschluss
FAMT : Flansch oben mit Flow Control
25
Hydraulikzylinder
Innendurchmesser
ø25,  ø32,  ø40,   ø50,  ø63
R
Position Hebelarm R : Rechts
L : Links
A
integrated
Spezifikationen :
Model No.Spannkraft
bei 70 bar
(kN)
Spannhub
(mm)
Gesamthub
(mm)
Ölbedarf
Spannen
[cm3]
Ölbedarf
Entspannen
[cm3]
eff. Kolbenfläche
Spannen
[cm2]
eff. Kolbenfläche
Entspannen
[cm2]
HLC-25 1,67 22 25 12,28 5,93 4,91 2,37
HLC-32 2,73 22 25 20,10 12,25 8,04 4,9
HLC-40 4,16 26 30 37,68 25,86 12,56 8,62
HLC-50 6,49 30 34 66,74 45,80 19,63 13,47
HLC-63 9,86 40 44 124,64 85,04 31,16 21,26

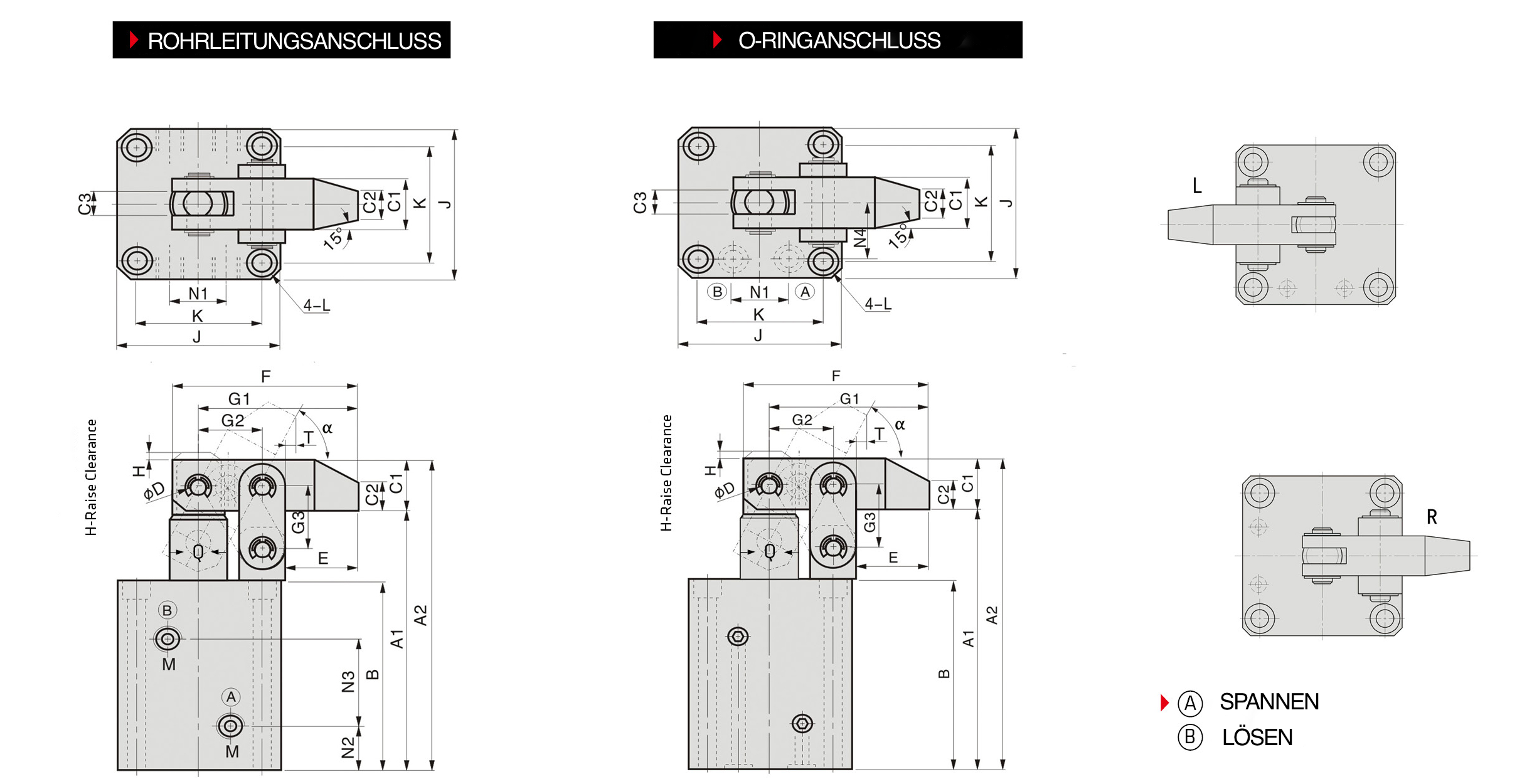

HLC Zeichnung Rohrleitungsanschluss und O-Ring Anschluss
Abmessungen Rohrleitungsanschluss und O-Ringanschluss [mm]
MODELLA1A2BC1C2C3ΦDEFG1G2G3HJKLMN1N2N3N4O-RingαT
HLC-25 103 122 76 19 11 9 Φ8 25 64 55 22 24 3 55 42 Φ6.8-Φ10.5*6.5D PT1/8  - 17 33  -  - 61° 4
HLC-M25 103 122 76 19 11 9 Φ8 25 64 55 22 24 3 55 42 Φ6.8-Φ10.5*6.5D  - 18  -  - 20 P7 61° 4
HLC-32 112 131 85 19 11 9 Φ8 25 64 55 22 24 3 57 44 Φ6.8-Φ10.5*6.5D PT1/8   19 38  -  - 61° 5
HLC-M32 112 131 85 19 11 9 Φ8 25 64 55 22 24 3 57 44 Φ6.8-Φ10.5*6.5D  - 22  -  - 22 P7 61° 5
HLC-40 122 144 90 22 13 10 Φ10 30 77 66 26 29 4 69 52 Φ9-Φ14*9D PT1/4 26 19 40  -  - 61° 5,5
HLC-M40 122 144 90 22 13 10 Φ10 30 77 66 26 29 4 69 52 Φ9-Φ14*9D  - 26  -  - 26 P8 61° 5,5
HLC-50 137 162 100 25 15 11 Φ12 35,5 90 77 30 33 4 75 58 Φ9-Φ14*9D PT1/4 32 21,5 45  -  - 61° 7,5
HLC-M50 137 162 100 25 15 11 Φ12 35,5 90 77 30 33 4 75 58 Φ9-Φ14*9D  - 32  -  - 29 P8 61° 7,5
HLC-63 155 187 111 32 19 15 Φ15 43 110 94 36 39 4 96 75 Φ11-Φ18*11D PT1/4 38 22 52  -  - 66° 2
HLC-M63 155 187 111 32 19 15 Φ15 43 110 94 36 39 4 96 75 Φ11-Φ18*11D  - 38  -  - 38 P9 66° 2

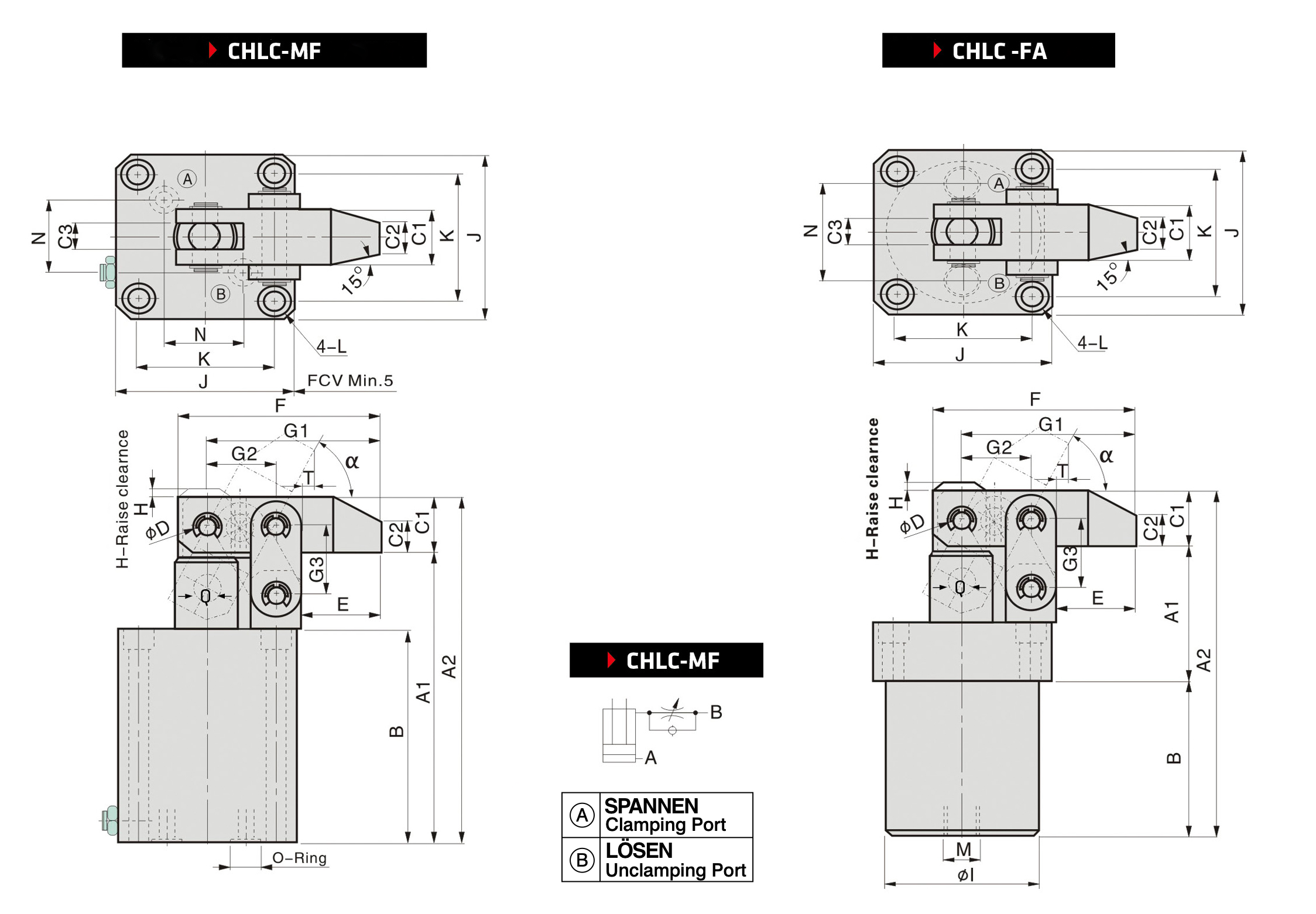

HLC Zeichnung O Ring Flow Control und Flaschversion
MODELA1A2BC1C2C3ΦDEFG1G2G3HΦIJKLMNO-RingαT
HLC-MF25 112 131 85 19 11 9 Φ8 25 64 55 22 24 3 55 42 Φ6.8-Φ10.5*6.5D 19 P7 61° 4
HLC-MF32 115 134 88 19 11 9 Φ8 25 64 55 22 24 3 57 44 Φ6.8-Φ10.5*6.5D 21 P7 52° 11
HLC-MF40 130 152 98 22 13 10 Φ10 30 77 66 26 29 4 69 52 Φ9-Φ14*9D 23 P9 58° 7,5
HLC-MF50 145 170 108 25 15 11 Φ12 35,5 90 77 30 33 4 78 58 Φ9-Φ14*9D 28 P9 61° 7,5
HLC-MF63 163 195 119 32 19 15 Φ15 43 110 94 36 39 4 - 96 75 Φ11-Φ18x11D 35 P9 66° 2
HLC-FA25 49 131 63 19 11 9 Φ8 25 64 55 22 24 3 Φ45 55 42 Φ6.8-Φ10.5*6.5D PT1/4 25 61° 4
HLC-FA32 52 134 63 19 11 9 Φ8 25 64 55 22 24 3 Φ50 57 44 Φ6.8-Φ10.5*6.5D PT1/4 32 61° 5
HLC-FA40 57 152 73 22 13 10 Φ10 30 77 66 26 29 4 Φ58 69 52 Φ9-Φ14*9D PT1/4 40 61° 5,5
HLC-FA50 67 170 78 25 15 11 Φ12 35,5 90 77 30 33 4 Φ68 75 58 Φ9-Φ14*9D PT1/4 50 61° 7,5

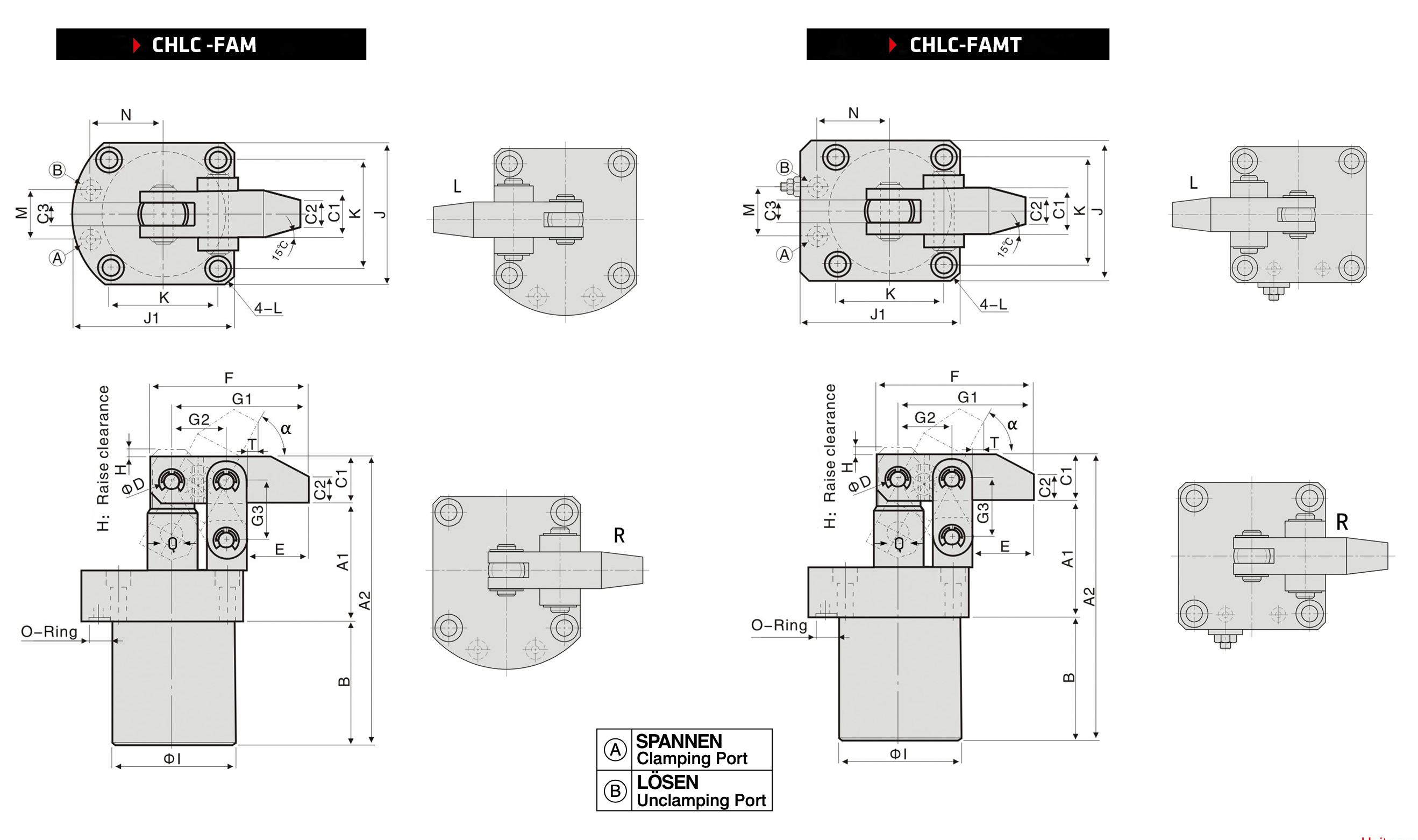

HLC Zeichnung O Ring Flanschversion und Flansch Flow Control
Abmessungen O-Ring-Flanschversion und Flanschversion mit Flow Controle [mm]
MODELA1A2BC1C2C3ΦDEFG1G2G3HΦIJJ1KLMNO-RingαT
HLC-FAM25 49 122 54 19 11 9 Φ8 25 64 55 22 24 3 Φ45 55 64 42 Φ6.8-Φ10.5*6.5D 20 28 P6 61° 4
HLC-FAM32 52 131 60 19 11 9 Φ8 25 64 55 22 24 3 Φ50 57 65,5 44 Φ6.8-Φ10.5*6.5D 22 29 P6 61° 5
HLC-FAM40 57 144 65 22 13 10 Φ10 30 77 66 26 29 4 Φ58 69 79 52 Φ9-Φ13.5*9D 25 34,5 P9 61° 5,5
HLC-FAM50 67 162 70 25 15 11 Φ12 35,5 90 77 30 33 4 Φ68 75 87 58 Φ9-Φ13.5*9D 30 39 P9 61° 7,5
HLC-FAMT25 49 122 54 19 11 9 Φ8 25 64 55 22 24 3 Φ45 55 64 42 Φ6.8-Φ10.5*6.5D 20 28 P6 61° 4
HLC-FAMT32 52 131 60 19 11 9 Φ8 25 64 55 22 24 3 Φ50 57 65,5 44 Φ6.8-Φ10.5*6.5D 22 29 P6 61° 5
HLC-FAMT40 57 144 65 22 13 10 Φ10 30 77 66 26 29 4 Φ58 69 79 52 Φ9-Φ13.5*9D 25 34,5 P9 61° 5,5
HLC-FAMT50 67 162 70 25 15 11 Φ12 35,5 90 77 30 33 4 Φ68 75 87 58 Φ9-Φ13.5*9D 30 39 P9 61° 7,5
