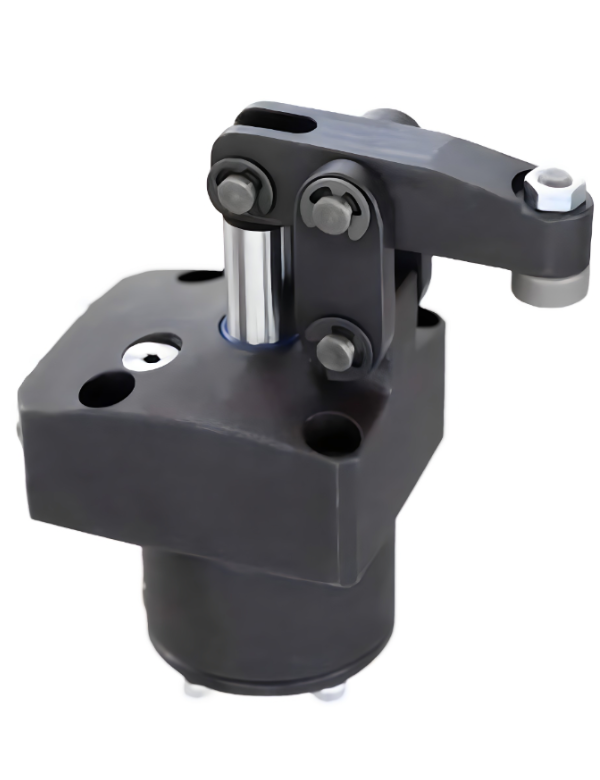

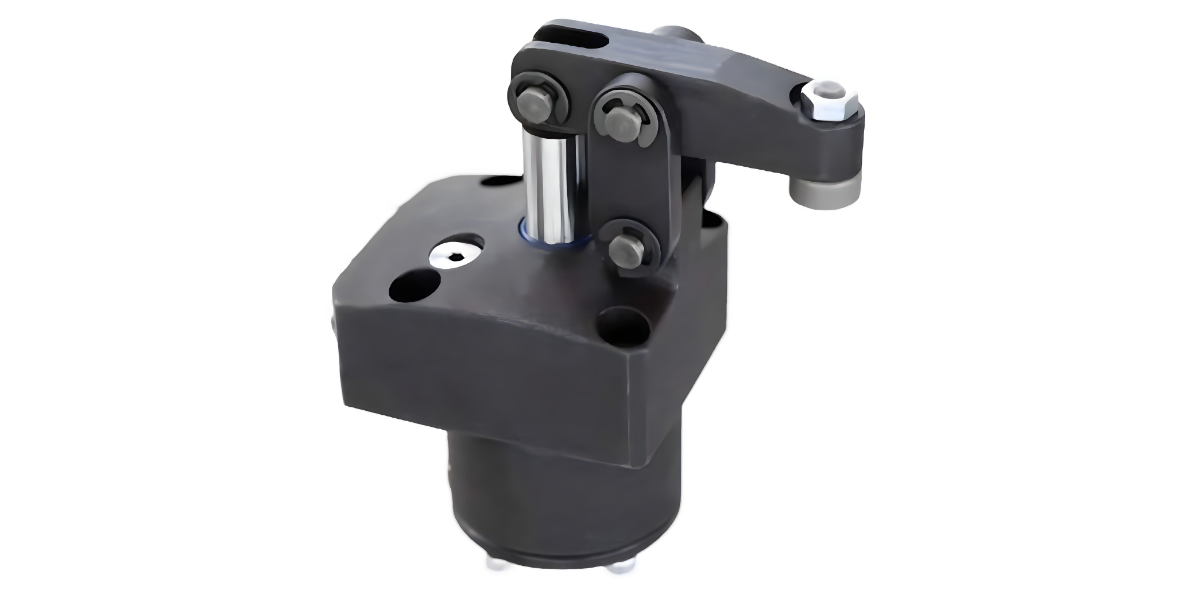

H12 Hydraulischer Hebelspanner - Niederdruckspannelement
Produktbeschreibung :
- Kompakter Hydraulischer Hochleistungs-Hebelspanner - doppelt wirkend
- Zylindergehäuse aus hochfestem Stahl, eloxiert und rostbeständig
- Kolbenstange und Gelenkbolzen aus Vergütungsstahl, vergütet und verchromt.
- Spannhebel aus Vergütungsstahl, vergütet und brüniert
- Lieferumfang komplett mit Gelenkbolzen, Zuglaschen, Befestigungsschrauben und Spannhebel.
- Aufgrund der besonders geringen Abmessungen unter dem Flansch, können Anschlussbohrungen und Versorgungsleitungen unter dem Spannelement verlaufen
- Diese besonders geringe Bauhöhe ermöglicht einen Einsatz in sehr engen Räumlichkeiten
- Verwendung mit vorgeschaltetem Stromregelventil empfohlen
- Min. Betriebsdruck: 5bar
- Max. Betriebsdruck: 70bar
⇒ CAD-Daten und Preise auf Anfrage !
Produktdatenblatt (Download)| Größe | Max. Spannkraft | Gesamthub [mm] | Spannhub [mm] | Zusatzhub [mm] | Max. Betriebsdruck | Min. Betriebsdruck | Max. zuläss. Belastungsdruck | Betriebs- temperatur | Medium | Gewicht [g] |
|---|---|---|---|---|---|---|---|---|---|---|
| 24 | 1,7 kN | 18.5 | 16 | 2.5 | 70 bar | 5 bar | 105 bar | 0 - 70°C | Öl | 520 |
| 30 | 3,1 kN | 23.5 | 20.5 | 3 | 70 bar | 5 bar | 105 bar | 0 - 70°C | Öl | 1040 |
| Größe | A | B | C | D | E | F | G | H | J | K | L | M | Nx | Ny | P | Q | R | S | T | U | V | W | X | Y | Z | AA | AB | AC | AD | AE | AG | CA | JA | JB |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 24 | 78.5 | 49 | 40 | 36 | 48 | 23 | 25 | 29 | 20 | 31.4 | 66 | 11 | 23.5 | 8 | 3 | 7.5 | 4.5 | 15.5 | 27 | 10 | 22.5 | 30 | 20 | 11 | 19 | 14.5 | 74.3 | 47.3 | 5 | 5 | 19.6 | M4x0.7 | 3.5 | 14 |
| 30 | 100 | 61 | 51 | 48 | 60 | 32 | 28 | 35.5 | 25.5 | 40 | 81 | 12 | 30 | 11 | 3 | 9 | 5.5 | 16 | 35 | 14 | 29 | 34.5 | 26 | 14 | 24 | 18.5 | 92.4 | 61.2 | 6 | 6 | 18.9 | M5x0.8 | 3.5 | 14 |
