CTC-PD Hydraulischer Einschraubzylinder - Zugzylinder

CTC-PD Hydraulischer Einschraubzylinder-Zugzylinder

Hydraulikzylinder-Zugzylinder mit Gewindegehäuse :

Kleine kompakte Hydraulikzylinder in Einschraubversion (Zugzylinder)
minimaler Plaztbedarf und einfache Montage
Der Einschraubzylinder kann bis zum Sechskant in Vorrichtungskörper versenkt werden.
geeignet für Spannvorrichtungen aller Art
robust, zuverlässig und langlebig
Ölzufuhr über Bohrungen/Ölkanäle im Vorrichtungskörper.
hohe Spannkräfte
einfach wirkend mit Federrückzug
Max. Betriebsdruck : 350 bar (kgf/cm2)
Min. Betriebsdruck : 20 bar (kgf/cm2)

Hinweis :

Bitte nicht im eingefahrenen Zustand belasten !
Einschraubzylinder nicht ohne Werkstück betreiben !
Die Zylinder sind von direkter Einwirkung von aggressiven Schneid- und Kühlflüssigkeiten zu schützen und sollten unten zusätzlich mit der mitgelieferten lecksicheren Dichtung betrieben werden.
Preise auf Anfrage !

Produktdatenblatt (Download)

Beispiel-Bestellcode: CTC-PD022-10

Baureihe – Baugröße - Hub

CTC-PD	BAUREIHE	CTC-PD
022	Größe	022, 025, 030, 036, 048, 058
10	Hub	siehe Spezifikationen-Tabelle unten (5mm bis 20mm)

Model	Zylinderkraft bei 350 bar	Kolben- Innen-Ø	Gesamthub optional		Zylinderkapazität		eff. Kolbenfläche	CAD
Model	[kN]	[mm]	[mm]		[cm³]		[cm²]	CAD
CTC-PD022	2,96	16	5	10	0.5	0.9	0.84
CTC-PD025	4,89	18	5	10	0.7	1.4	1.37
CTC-PD030	8,06	22	10	20	2.3	4.6	2.29
CTC-PD036	13,26	28	10	20	3.8	7.5	3.76
CTC-PD048	22,65	36	10	20	6.4	12.8	6.4
CTC-PD058	39,18	46	10	20	11.1	22.2	11.07	a. A.

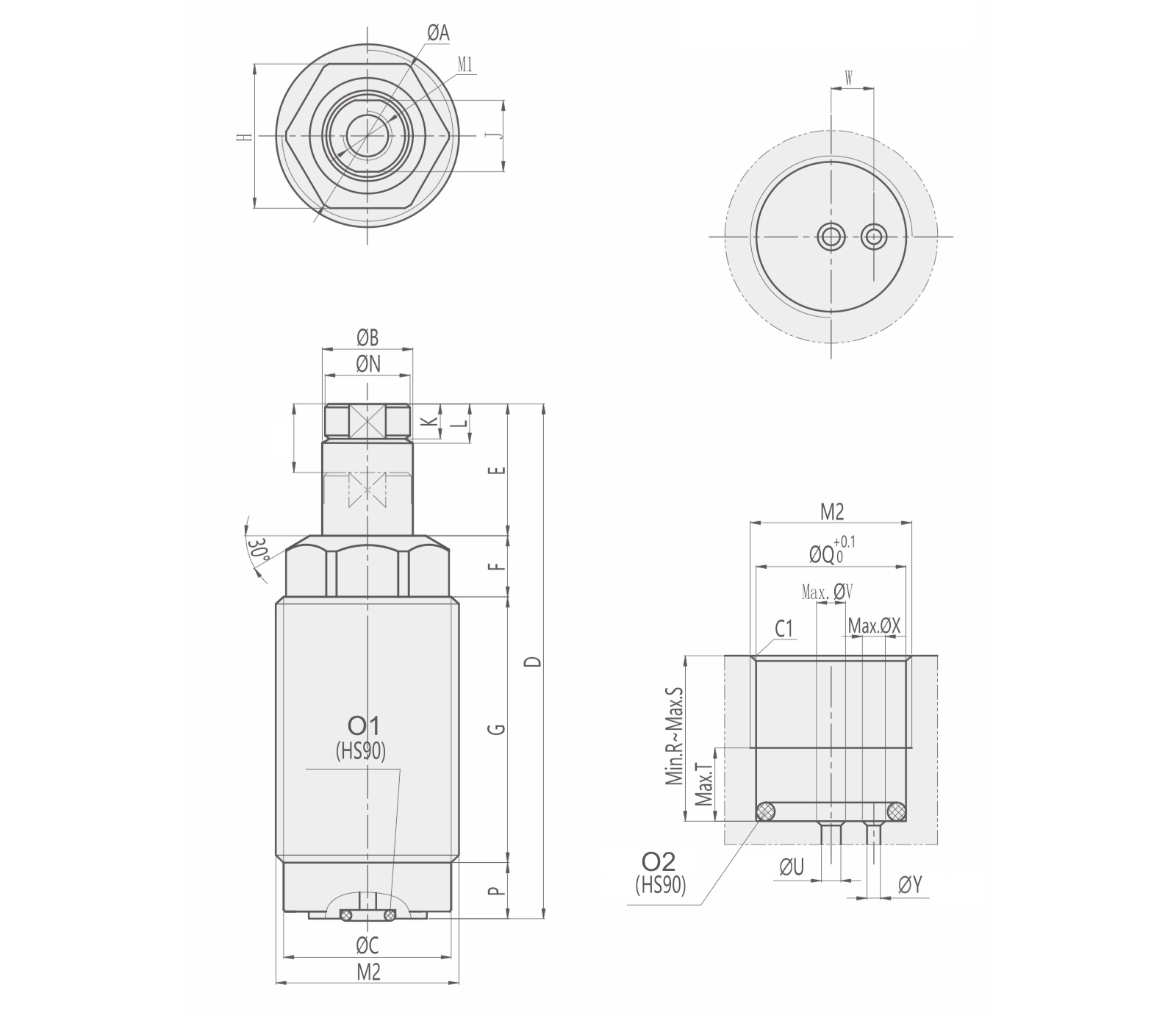

CTC-PD TSpezifikationen und Technische Zeichnung Hydraulischer Einschraubzylinder-Zugzylinder

MODEL	A	B	C	D			E			F	G			H	J	K	L	M1	M2	N	P	Q	R	S			T	U	V	W	X	Y	O1	O2
MODEL	A	B	C	5	10	20	5	10	20	F	5	10	20	H	J	K	L	M1	M2	N	P	Q	R	5	10	20	T	U	V	W	X	Y	O1	O2
CTC-PD022	19	10	20.3	51	65	-	10	15	-	7.5	27	36	-	17	8	4.5	5	M6X1深11	M22X15	9.5	6.5	20.5	13	32.5	41.5	-	5.5	3	5	7	4	3	P6	A5568-017
CTC-PD025	21.5	10	23.3	51	65	-	10	15	-	8	26.5	35.5	-	19	8	4.5	5	M6X1深11	M25X15	9.5	6.5	23.5	14	32	41	-	5.5	3	5	7.5	4	3	P6	A5568-019
CTC-PD030	27	12	28.3	-	69	96	-	16	26	9.5	-	35.5	52.5	24	10	5.5	6	M8X125深18	M30X15	11.5	8	28.5	15	-	42.5	59.5	7	3	5	9.5	4	3	P6	A5568-022
CTC-PD036	33	16	34.3	-	73	101	-	17	27	11.5	-	35.5	53.5	30	14	6.5	7	M10X15深20	M36X15	15.5	9	34.5	17	-	43.5	61.5	8	4	5	12	4	3	P6	A5568-026
CTC-PD048	45	20	46.3	-	80	109	-	19	29	13.5	-	35.5	54.5	41	17	8.5	9	M12X175深22	M48X15	19.5	12	46.5	20	-	46.5	65.5	11	6	7	15	4	3	P8	A5568-031
CTC-PD058	55	25	56.3	-	88	116	-	20.5	30.5	16.5	-	38	56	50	22	10	10.5	M16X2深27	M58X15	24.5	13	56.5	20	-	50	68	12	6	7	18	4	3	P8	A5568-034
