P63 Mechanik-Element für vertikalen Zylinderanbau

P63 Schwerer Spanner-Mechanikelement für vertikalen Zylinderanbau

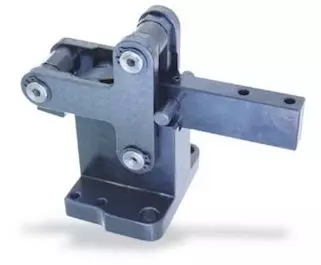

Mechanikelement für schweren Pneumatikspaner :

  • Mechanik-Element für vertikalen Zylinderanbau
  • z.B. passend für den schweren Pneumatikspanner P62
  • Überall einsetzbar, wo hohe Spann- und Haltekräfte benötigt werden.
  • speziell zum Einbau in Transferstraßen und Sondermaschinen geeignet
  • Material : vergüteter, brünierter Stahl
  • Die wartungsfreien Lagerbolzen sind geschliffen und axial durch Sicherungsringe befestigt
  • Dieser Spanner kann mit handelsüblichen Pneumatik- oder Hydraulikzylindern betrieben werden.
  • Das Gelenk-Element ist für diese Option austaschbar
  • ähnlich wie AMF 6815C, Norelem 05360, Destaco usw...
  • Auf Anfrage sind Sonderausführungen oder Modfikationen möglich
  • Die CAD-Daten stehen unten zum kostenlosen Download bereit !
Größe
Size
F1
⬆︎
[kN]
F2
⬆︎
[kN]
F3*
⬇︎
[kN]
F4*
⬇︎
[kN]
F5
⬅︎
[kN]
Gesamt-
höhe
Gesamt-
breite
Gewicht
[g]
Preise
[EUR]
Bestell-
nummer
4 6 9 1,5 2,2 0,75 130 172 2615 268,00 P63-4
6 12 18 2,5 3,5 1,00 155 200 4600 297,00 P63-6
8 20 30 4,0 6,0 1,80 204 265 13400 398,00 P63-8
*Die Spannkräfte F3 und F4 werden erreicht, wenn ein Zylinder mit der Kolbenkraft F5 angebaut wird.
P63 Zeichnung Drawing Schwerer Spanner
Größebb1cc1dd1d2ee1e2ff1ii1kk1ll1l2prr1r2swCADBestell-
nummer
4 172 82 117 82 11 6.2 6.5 90 70 15 54 20 65 12 67 10 206 130 30 18 27 47 33 75.5 29.5 90° P63-4
6 200 91 137 92 13 8.2 6.5 107 83 20 60 22 69 15 73.5 12 226 155 40 24 26 54 29.5 87.5 37 90° P63-6
8 265 125 184 124 17 13.2 6.5 145 115 30 95 24.5 94 20 109 15 318 204 60 40 40 67 44 102.5 32 90° P63-8
