PSB-Serie Pneumatischer Schwenkspanner Blockversion

PSB Pneumatischer Schnwenkspanner Blockversion

Pneumatik-Schwenkspanner in Blockbauweise :

Schwenkspannzylinder Blockversion in kompakter Bauweise
leicht, robust und zuverlässig
hohe Lebensdauer
Grundkörper aus Aluminiumlegierung mit integrertem Pneumatikzylinder und robustem Schwenkmechanismus
von oben, unten oder seitlich montierbar
Spannkräfte von 0.23kN bis 1.96kN
Möglichkeit zur Positionsabfrage mit optionalen Sensoren
komplett mit Spannarm
doppelt wirkend
Betriebsdruck : 3 bis 7 bar
Betriebstemperatur : -10 ~ +60°C

Hinweis :

Medium : trockene, gefilterte Druckluft. Ölzufuhr ist nicht erforderlich !
Sonderausführungen sind auf Anfrage lieferbar.
CAD-Daten stehen unten zum Downloaden zur Verfügung !
Preise auf Anfrage !

Produktdatenblatt (Download)

▼ Bestellnummern, Spezifikationen, Technische Zeichnung und Abmessungen in [mm]

Beispiel Bestellnummer : PSB-25 LX90-S1

①	PSB	BAUREIHE	PSB
②	40	Kolben-Innendurchmesser	ø25, ø32, ø40, ø50, ø63
③	L	Schwenkrichtung	R : Rechts (im Uhrzeigersinn) L : Links (gegen Uhrzeigersinn)
④	90	Schwenkwinkel	Standardwinkel : 90° (±2°) optional 0°, 45° (±2°), 60° (±2°) Sonderschwenkwinkel sind auf Anfrage möglich
⑤	S1	Anzahl Sensoren (Näherungsschalter)	S1 : 1 Sensor S2 : 2 Sensoren

Spezifikationen :

Model-No.	Spannkraft bei 7 bar [kN]	Schwenkhub [mm]	Spannhub [mm]	Gesamthub [mm]	Zylinderkapazität Spannen [cm³]	Zylinderkapazität Entspannen [cm³]	eff. Kolbenfläche Spannen [cm²]	eff. Kolbenfläche Entspannen [cm²]
PSB-25	0,24	13	14	27	9,10	13,26	3,37	4,91
PSB-32	0,42	16	14	30	18,06	24,12	6,02	8,04
PSB-40	0,74	15	15	30	31,68	37,68	10,56	12,56
PSB-50	1,16	17	15	32	52,80	62,82	16,50	19,63
PSB-63	1,96	15	15	30	84,06	93,48	28,02	31,16

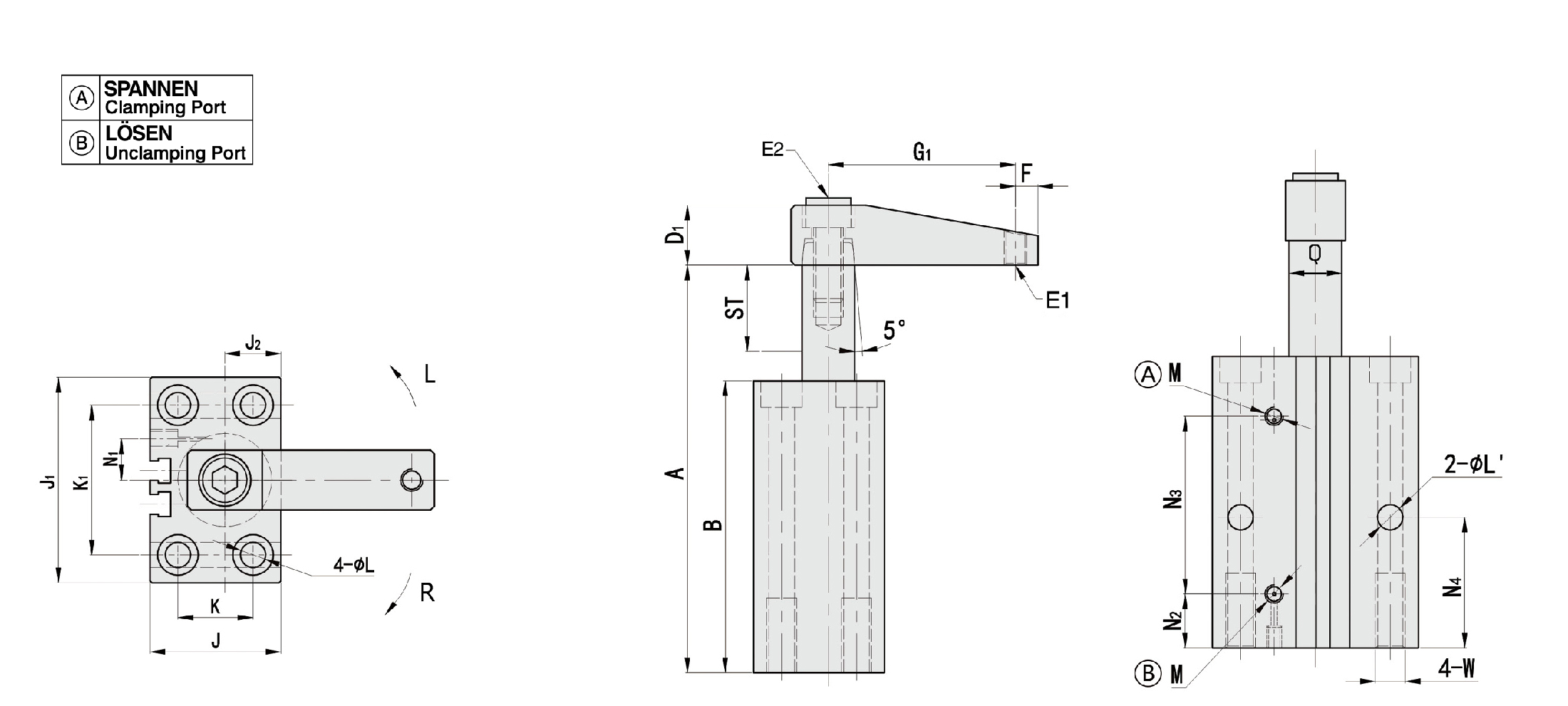

PSB Pneumatischer Schwenkspanner Blockversion Zeichnung

Model-No.	Gesamthub = Schwenkh.+Spannh.	A geöffnet	B	D1	E1	E1'	F	G1	J	J1	J2	K	K1	N1	N2	N3	N4	L	L'	M	W	Q
PSB-25	27:13/14	109	78	16	M6	M8	6	50	35	55	15	20	40	11	14,5	47,5	35	Φ6.8-Φ11*7D	Φ6.8	M5	M8*20D	Φ14
PSB-32	30:16/14	126	90	19	M8	M8	9	60	45	60	20	30	45	12	21	51,5	45	Φ6.8-Φ11*7D	Φ6.8	PT1/8	M8*25D	Φ16
PSB-40	30:15/15	126	90	19	M8	M8	9	70	55	70	25	37	52	15	22	49	40	Φ8.5-Φ14*9D	Φ8.5	PT1/8	M10*20D	Φ16
PSB-50	32:17/15	137	100	25	M12	M10	10	80	65	85	30	46	66	17,5	25	53,5	40	Φ8.5-Φ14*9D	Φ8.5	PT1/8	M10*30D	Φ20
PSB-63	30:15/15	137	100	25	M12	M10	10	90	80	100	37,5	60	80	18	20,5	56,5	35	Φ10.5-Φ16.5*10.5D	Φ10.5	PT1/8	M12*25D	Φ20

▼ CAD-Daten

PSB-25 CAD-Download

PSB-32 CAD-Download

PSB-40 CAD-Download

PSB-50 CAD-Download

PSB-63 CAD-Download

▼ Optionale Sensoren für die PSB-Serie (Zum Öffnen bitte anklicken)

LYD-31 Abmessungen Sensoren PSB Serie

LYD-31 Nutenmasse Sensoren PSB Serie

LYD 31 Spezifikationen Sensoren PSB Serie
