P62 Schwerer Pneumatikspanner-mit vertikalem Zylinderanbau

P62 Schwerer Pneumatikspanner mit vertikalem Zylinderanbau

Pneumatikspanner vertikal - schwere Ausführung :

  • Pneumatikspanner in schwerer Ausführung mit senkrechtem Zylinder
  • sehr robust, zuverlässig und langlebig
  • Überall einsetzbar, wo hohe Spann- und Haltekräfte benötigt werden.
  • speziell zum Einbau in Transferstraßen und Sondermaschinen geeignet
  • doppeltwirkender Pneumatikzylinder mit einstellbarer Endlagendämpfung.
  • serienmäßig mit einem Magnetkolben für eine Endlagenabfrage/Positionskontrolle ausgestattet.
  • Material : vergüteter, brünierter Stahl
  • Die wartungsfreien Lagerbolzen sind geschliffen und axial durch Sicherungsringe befestigt
  • Grosser robuster Spannarm (inkl. Mechanik-Element P63) zum Anpassen an verschiedene Applikationen
  • ähnlich wie AMF 6826C, Norelem 05360, Destaco usw...
  • Die CAD-Daten stehen unten zum kostenlosen Download bereit !
Produktdatenblatt (Download)
Größe
Size
F1
⬆︎
[kN]
F2
⬆︎
[kN]
F3*
⬇︎
[kN]
F4*
⬇︎
[kN]
F5
⬅︎
[kN]
Vn**

[dm3]
P62 Hoehe und BreiteGewicht
[g]
Preis
[EUR]
Bestell-
nummer
4 6 9 1,5 2,2 0,75 1,0 172 340 5000 462,00 P62-4
6 12 18 2,5 3,5 1,00 1,8 195 386 8700 497,00 P62-6
8 20 30 4,0 6,0 1,80 4,3 272 470 22000 675,00 P62-8
*F3 bzw. F4 = Max. erreichbare Spannkräfte bei 6 bar ----- **Vn = Luftverbrauch je Doppelhub in dm3 bei 6 bar

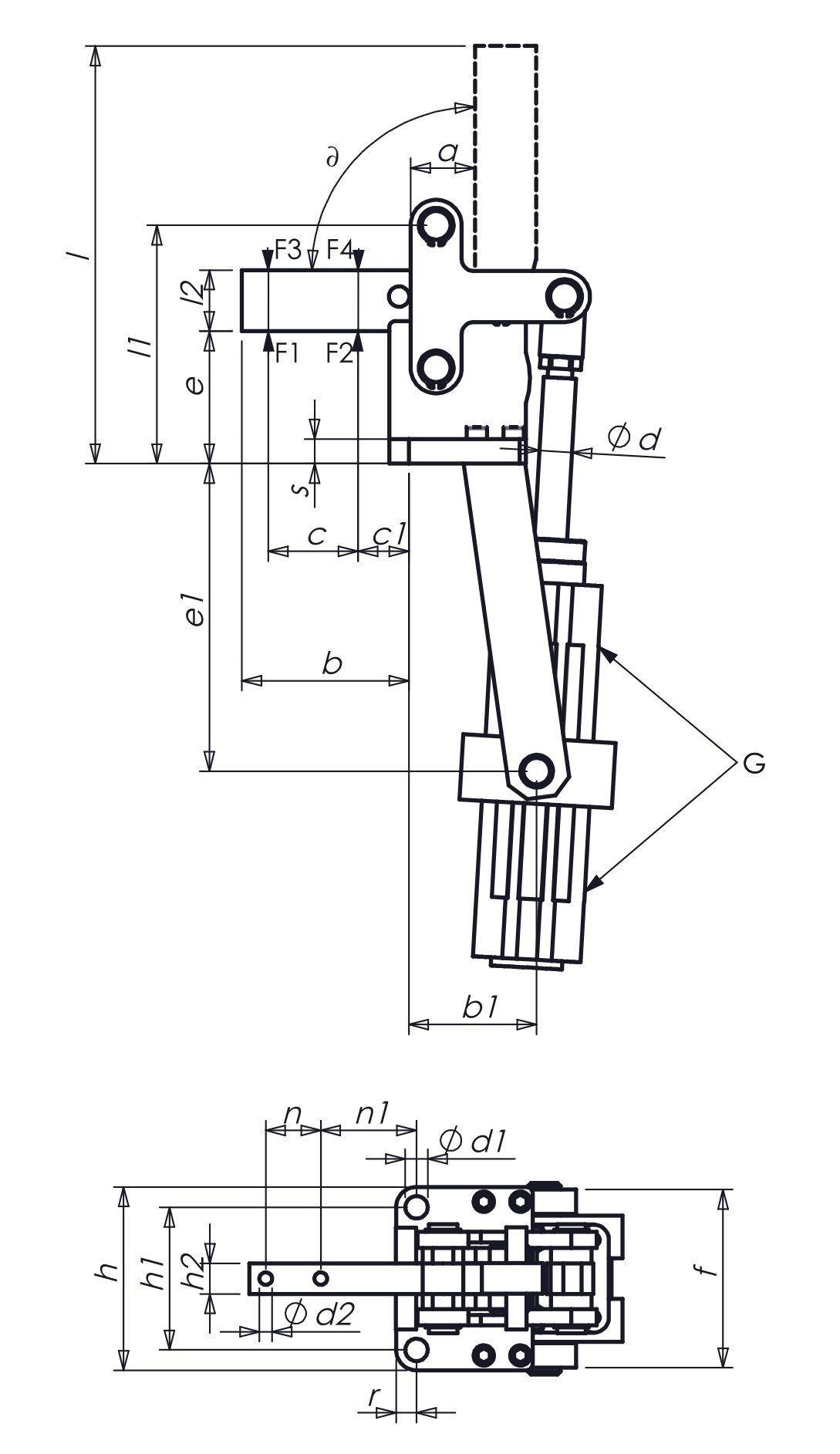

P62 Zeichnung-Drawing Schwerer Pneumatikspanner
Größeabb1cc1dd1d2ee1fhh1h2ll1l2nn1rstHubKolben-ØGCADBestell-
nummer
4 32 82 46 54 20 16 11 6.2 57 193 90 90 70 15 206 117 30 27 47 10 12 46 90° 74 40 G1/4 P62-4
6 29 91 48 60 22 16 13 8.2 69 221 100 107 83 20 226 137 40 26 54 12 15 48 90° 87 50 G1/4 P62-6
8 45 125 77 95 24.5 16 17 13.2 94 255 123 145 115 30 318 184 60 40 67 15 20 77 90° 120 63 G1/4 P62-8
Kolbendurchmesser x = erforderlicher Zylinderdurchmesser für F5 bei 6 bar
