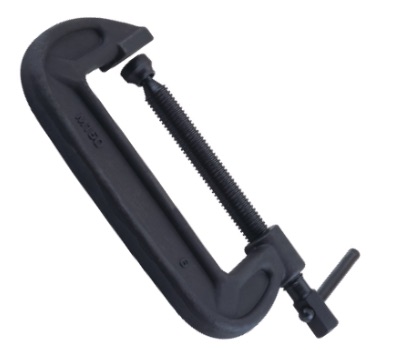

C-Klemme, normale Ausladung in schwerer Ausführung
Schraubzwinge-Schnellschraubzwinge in robuster, schwerer Ausführung :
- Diese Zwingen bestehen aus einer speziell gefertigten widerstandsfähigen CrMO-Legierung
- geschmiedeter und gehärtetem Stahl
- Spindel mit Knebelgriff für einfache Kraftübertragung beim Anspannen
- brüniert und hochfest (HRC38)
- Besonders hohe Spannkräfte von bis zu 80.000N
- Grössen 25mm bis 300mm
- Einsatzgebiete sind z.B. Metallbau, Werkzeugbau, Schalungsbau oder Holzbearbeitung. Leimen, Schweißen o.ä.
- Preise auf Anfrage
| MODELL | Grösse | Haltekraft | Gewicht | A | B | C | D | E | F | G | ØH | I | W | Preis | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (mm) | (inch) | [N] | [g] | ||||||||||||
| M25 | 25 | 1" | 13000 | 200 | 25.5 | 36 | 20 | 49 | 80 | 58 | 20 | Φ16 | 24.5 | 17,6 | |
| M38 | 38 | 1.5" | 15000 | 290 | 39 | 50 | 20 | 69 | 97 | 68 | 20 | Φ16 | 31 | 17,6 | |
| M50 | 50 | 2" | 20000 | 450 | 45.8 | 66 | 21.6 | 87.7 | 120 | 70.5 | 22.2 | Φ15.8 | 31.3 | 19,5 | |
| M75 | 75 | 3" | 28000 | 1250 | 69.7 | 85.3 | 27 | 107.4 | 148.4 | 83,7 | 27.4 | Φ19 | 40 | 25 | |
| M100 | 100 | 4" | 30000 | 1400 | 98.2 | 117.5 | 32.4 | 143 | 192.2 | 106 | 27.4 | Φ22.2 | 51.5 | 25,5 | |
| M125 | 125 | 5" | 33000 | 2170 | 118.7 | 140 | 36.7 | 176.4 | 225 | 122.5 | 35.5 | Φ25.5 | 60.8 | 31 | |
| M150 | 150 | 6" | 36000 | 3170 | 141.4 | 175 | 40 | 198.8 | 270 | 137.8 | 41.5 | Φ25.5 | 72.3 | 34 | |
| M200 | 200 | 8" | 60000 | 4550 | 185.2 | 209.5 | 44 | 239.8 | 323 | 174.4 | 41.7 | Φ28 | 96 | 53,5 | |
| M250 | 250 | 10" | 70000 | 6100 | 243.5 | 270 | 44.5 | 330 | 380 | 203 | 43 | Φ28 | 124 | 56,5 | |
| M300 | 300 | 12" | 80000 | 9000 | 290 | 320 | 55 | 360 | 455 | 223 | 50 | Φ35 | 130 | 61 | |
