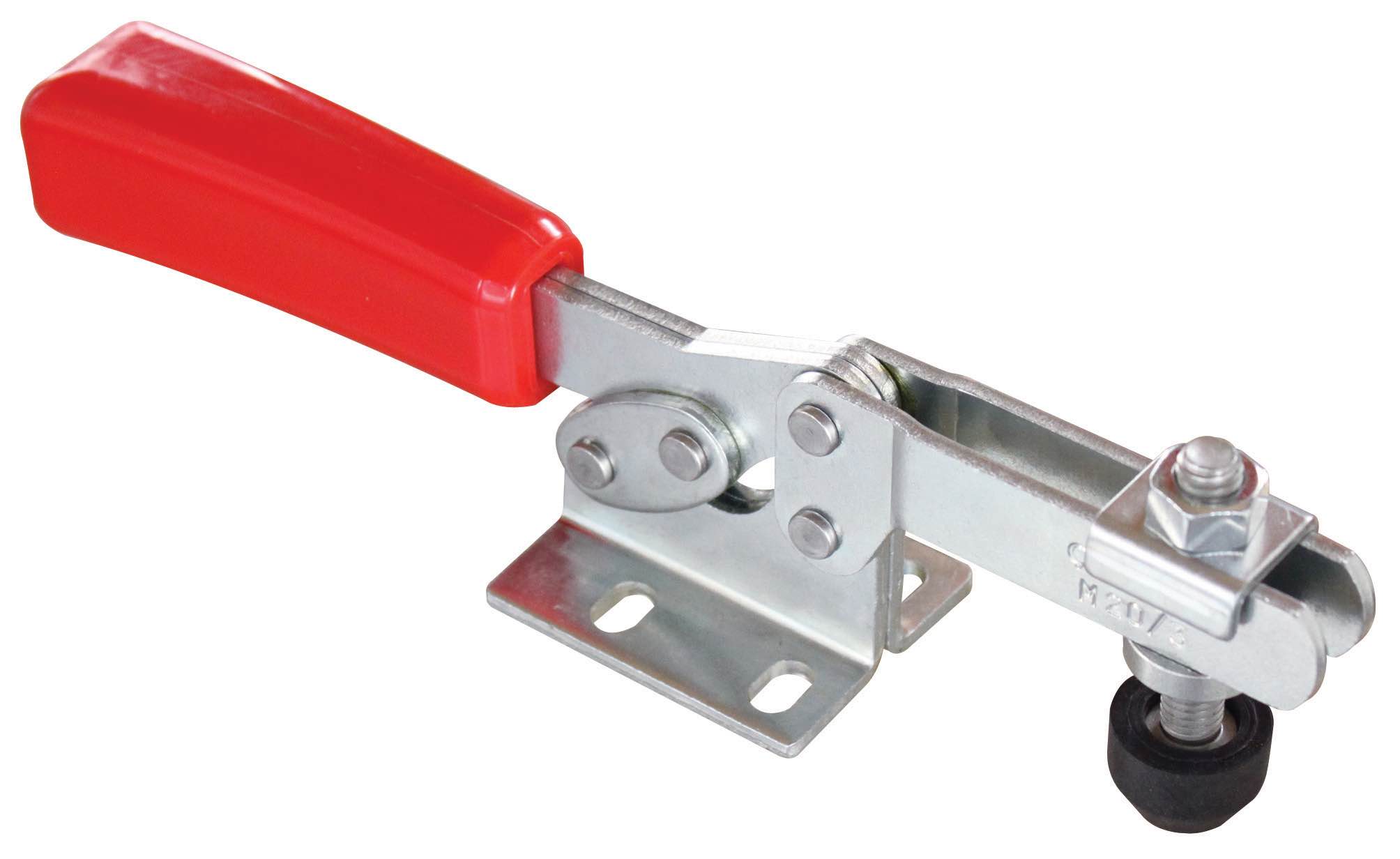

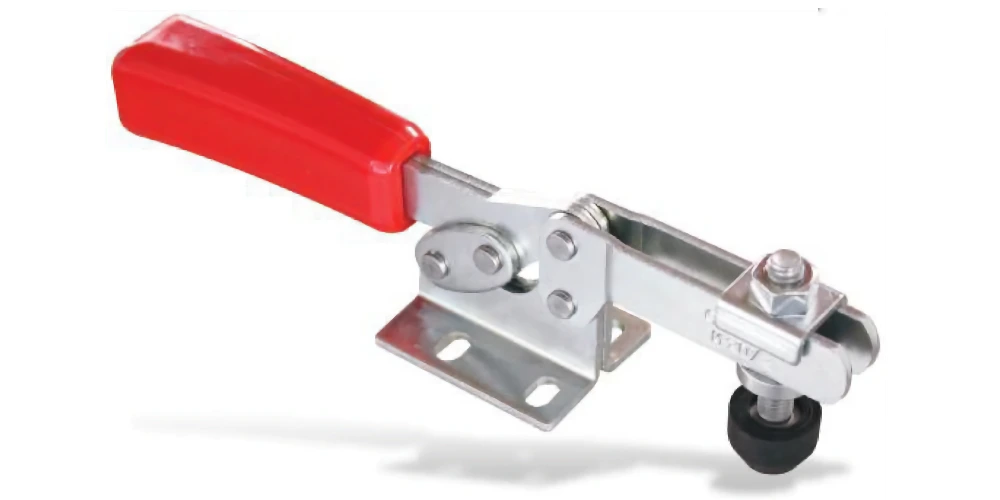

M20 Waagrechtspanner mit waagrechtem Fuß und offenem Haltearm

Horizontale Kniehebelspanner / Waagrechtspanner mit waagrechtem Fuß

Waagrechtspanner M20 mit waagrechtem Fuß und offenem Haltearm sind manuelle Kniehebelspanner (auch Horizontalspanner genannt) zum schnellen Spannen von Werkstücken in Vorrichtungen. Diese Bauform der Kniehebelspanner wird besonders häufig im Vorrichtungsbau, in Schweißvorrichtungen sowie in Montage- und Prüfvorrichtungen eingesetzt. Durch den offenen Haltearm kann die Andrückschraube flexibel positioniert und an unterschiedliche Werkstückgeometrien angepasst werden. Der bewährte Kniehebelmechanismus ermöglicht hohe Spannkräfte bei geringem Bedienaufwand und sorgt für ein sicheres und reproduzierbares Spannen.
Gefertigt aus hochwertigen Stahlkomponenten und produziert im europäischen Raum sind diese Waagrechtspanner für einen wartungsfreien Dauereinsatz unter hohen mechanischen Belastungen ausgelegt.

Qualitätsstahl verzinkt und passiviert
verstellbarer offener Haltearm mit Verliersicherung der Andrückschraube an den Enden
Niete aus nichtrostendem Stahl in einsatzgehärteten Buchsen (ausgen. Größe 0 und 1)
Gefettete Lager- und Gelenkstellen
Mechanik mit präventiver Funktion zur Erhöhung der Bediener-Sicherheit
Komplett mit vergüteter, verzinkter Andrückschraube mit Mutter und Scheibe (FK 8.8)
Hochwertiger Gummi-Druckstück bildet mit der Andrückschraube eine gesamte Einheit
Gummi-Druckstück ist öl- und hitzebeständig
Ölbeständiger roter Softgrip-Handgriff, robust und ergonomisch geformt
Anwendungsbereiche: Vorrichtungsbau, Schweißvorrichtungen, Prüfvorrichtungen, Montagevorrichtungen, Holz- und Kunststoffbearbeitung, Serienfertigung für das sichere Spannen von Werkstücken zum Montieren, Prüfen, Bohren, Fräsen, Schweißen

Hinweis :

Die Größen 0 bis 3 sind in der nichtrostenden Ausführung in Edelstahl erhältlich (M20P)

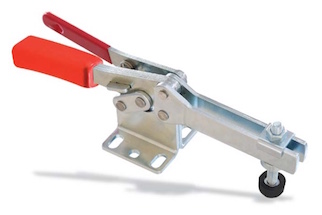

Die Größe 3 ist optional mit Sicherheitsverriegelung erhältlich (M20S)
u.a. alternativ passend für 6830 usw.
Modifikationen und Sonderausführungen nach Kundenwunsch sind auf Anfrage möglich.
CAD-Daten stehen weiter unten zum Downloaden zur Verfügung !

Produktdaten & Varianten

Bestell- nummer	Größe	F1	F2	Gesamt- höhe	Gesamt- länge	Andruck- schraube	Gewicht	Preis	CAD	PDF
Bestell- nummer	Größe	[kN]	[kN]	[mm]	[mm]	[M x L]	[g]	[EUR]	CAD	PDF
M20-0	0	0.25	0.4	23	85	M4 x 25	37	9,90 €
M20-1	1	0.8	1.1	30	128	M5 x 30	112	10,90 €
M20-2	2	1	1.2	44	158	M6 x 35	182	14,30 €
M20-3	3	1.8	2.5	48	221	M8 x 45	340	15,85 €
M20-4	4	2	3	74	293	M8 x 65	700	22,90 €
M20-5	5	3	5	71	330	M8 x 65	1170	32,50 €

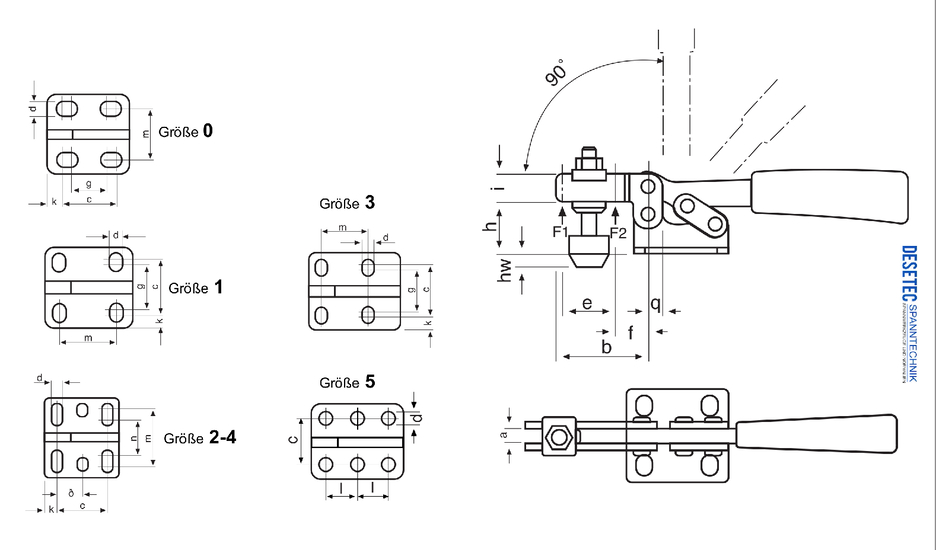

M20 Technische Zeichnung Waagrechtspanner mit waagrechtem Fuß und offenem Haltearm

Bestellnr.	a	b	c	d	e	f	g	h	i	k	l	m	n	r	x	y
M20-0	4	25	16	4.1	11	10	11	15	7	4	-	16	-	1.5	24	24
M20-1	5	40	24	5.2	26	11	19.5	20	10	5.5	-	23	20.5	2.5	34.5	33.5
M20-2	6	51	26	5.4	28	12	-	30	13.5	6	13	30	22	2.5	38	40.5
M20-3	8	72	28	6.5	44	22	21.5	33	15.5	7	-	25.5	21	3	50	41.5
M20-4	10	111	41	8.5	66	34	-	44	20	8	20	44.5	29	4	57	58
M20-5	10	120	42.5	8.5	78	30	-	46	25	-	26	-	-	5	77	58

MS10/20 Andrückschraube

Schnellspanner Zubehör - Andrückschraube mit Gummifuss

A : Schutzkappe schwarz wird auf die Andrückschraube aufgezogen (2-teilig).
B : Schutzkappe rot wird auf die Andrückschraube aufgezogen (2-teilig).
C : Schutzkappe rot undAndrückschraube bilden eine Einheit (1-teilig).

MS10/20 Andrückschraube mit Schutzkappe

Qualitätsstahl verzinkt und passiviert
abnehmbare Schutzkappe aus ölbeständigem Neopren
komplett mit U-Scheibe und Muttern
optional in Edelstahlausführung verfügbar
beliebige Längen nach Vorgaben lieferbar !

Größe	MxL1	h	L	Gewicht [g]
0	M4x25	18.5	31	7.70
1	M5x30	22	38	13.80
2	M6x35	25	43	19.80
3	M8x45	29	57	44.20
4	M8x65	47	77	63.30
5	M12x80	56	97	165.40

MS10/22 - MS10/23 - MS10/24 Andrückschrauben mit Gelenkfuss

MS10/22 : Gelenk-Andrückschraube Stahl, Andrückfläche geriffelt.
MS10/23 : Gelenk-Andrückschraube Stahl, Andrückfläche plan
MS10/24 : Gelenk-Andrückschraube Stahl, Andrückfläche V-Form

MS10/22 MS10/23 MS10/24 Gelenk-Andrückschrauben

Qualitätsstahl verzinkt und passiviert
komplett mit U-Scheiben und Muttern
optional in Edelstahlausführung verfügbar
beliebige Längen nach Vorgaben lieferbar !

Größe	MxL	A	B	C
2	M6x53.3	53.3	13	Ø16
3	M8x64.5	64.5	17	Ø20
4	M10x86	86	21	Ø26.5
5	M12x98	98	24	Ø30

MS10/30 Querarm für Schnellspanner

MS10/30 Querarm für Schnellspanner, Kniehebelspanner

Qualitätsstahl verzinkt und passiviert
komplett mit zwei Andrückschrauben und Befestigungsschraube
optional in Edelstahlausführung verfügbar

Schnellspanner Zubehör - Querarm für Schnellspanner

Größe	Schraube	Abstand zwischen Schrauben	Länge [mm]	Gewicht [g]
1	M5x30	22-72	85	65
2	M6x35	28-85	100	90
3	M8x45	34-100	120	200
4	M8x65	40-125	150	370
5	M8x65	40-125	150	370

Artikelnr. Spanner	passende Grössen
Artikelnr. Spanner	0	1	2	3	4	5	6
M10	-	1	2	3	4	-	5
M11	-	1	2	3	4	-	5
M12	-	1	2	3	4	-	5
M20	-	1	2	3	4	5	-
M21	-	1	2	3	4	5	-
M22	-	-	-	3	-	-	-

MS10/15 Schutzkappe

Schnellspanner Zubehör - Schutzkappe Gummi

MS10/15 Schutzkappe zum Aufstecken

Schutzkappe aus ölbeständigem Neopren
für den Schutz empfindlicher Werkstücke
zum Aufstecken auf Sechskantschraubenkopf
wahlweise in rot oder schwarz

Größe	M	D	H	Gewicht [g]
0	M4	11	8.5	1
1	M5	12	9	1
2	M6	15	11.5	2
3	M8	19	14	4
4	M10	24	17	6
5	M12	25	20	8

MS10/16 Optionale Handgriffe

MS10/32 Haltearmverlängerung - Spannarmverlängerung

MS10/32 Haltearmverlängerung für Handspanner

Werkstoff : Aluminium
kann auf die gewünschte Länge gekürzt werden
mit Gewindebohrungen zur Aufnahme von Andrückschrauben
komplett mit Befestigunsschraube, ohne Andrückschraube
ähnlich wie Nr. 6899 oder L-200-4
Modifikationen nach Kundenvorgaben sind möglich

Größe	B	B1	B2	B3	B4	L	L1	L2	L3	L4	L5	L6	M
2	12	6.5	9	12	2x45°	127	110	35	48	15	75	10	M5
3	15	8.5	12	15	2x45°	167	150	45	73	15	105	10	M5
4	17	9	16	20	2x45°	220	200	45	73	15	105	10	M8

MS10/34 Verlängerungsarm - Schnellspanner

MS10/34 Verlängerungsarm für Handspanner

Werkstoff : Aluminium
kann auf die gewünschte Länge gekürzt werden
Modifikationen nach Kundenvorgaben sind möglich

Größe	B	B1	B2	B3	B4	ØD	ØD1	ØD2	L	L1	L2	L3	L4	M
2	12	6.5	9	12	2x45°	5.5	10	6	95	70	15	48	6	M5
3	15	9	12	15	2x45°	5.5	10	6	95	70	15	48	6	M5

MS10/35 Höhenverstellung zur Überbrückung

MS10/35 Höhenverstellung - Höhenadapter

Werkstoff : Aluminium
Höhenverstellung zur Überbrückung
verschiedene Längen sind lieferbar
inklusive Sicherungsscheibe
ähnlich wie L-200-2
Modifikationen nach Kundenvorgaben sind möglich

Größe	ØD	ØD1	ØD2	L	L1	L2	L3	SW	M
2-3	10	6	6	62 82	35 65	8	12	8	M5

MS10/36 Spannarmadapter - Haltearmadapter

Schnellspanner Zubehör - MS10/36 Haltearmadapter Spannarmadapter für Handspanner Schnellspanner

MS10/36 Spannarmadapter für Handspanner

Werkstoff : Aluminium
Wird in Verbindung mit Längen- und Höhenadaptern verwendet
Spannarmverbreiterung mit mehreren Ansrückschrauben
komplett mit Befestigunsschraube, ohne Andrückschraube
ähnlich wie L-200-3
Modifikationen nach Kundenvorgaben sind möglich

Größe	B	B1	B2	B3	B4	B5	øD	L	L1	L2	L4	L5	L6	M
2	10	6	20	8	12	92	6	60	51	32	15	15	10	M5
