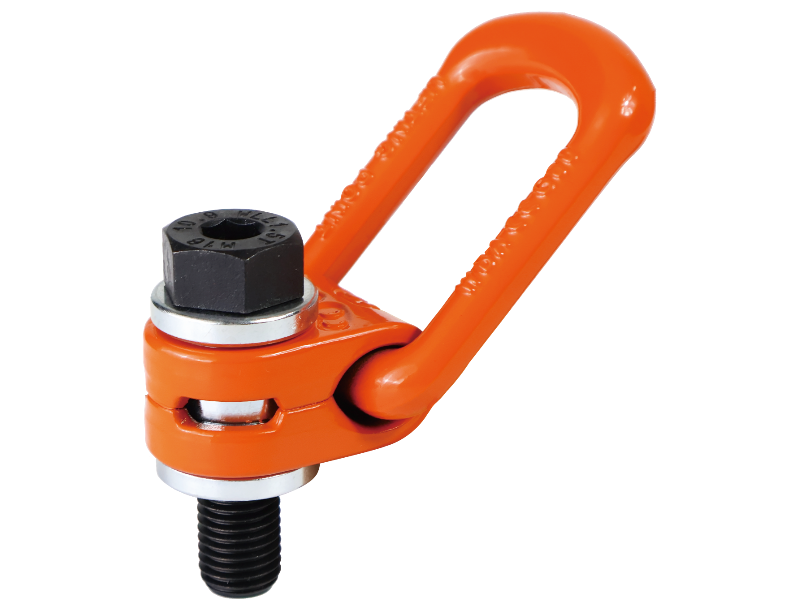

YD-081 Lastbock-Wirbelbock mit Lastbügel

SERIE YD-081 Lastbock-Wirbelbock mit Lastbügel

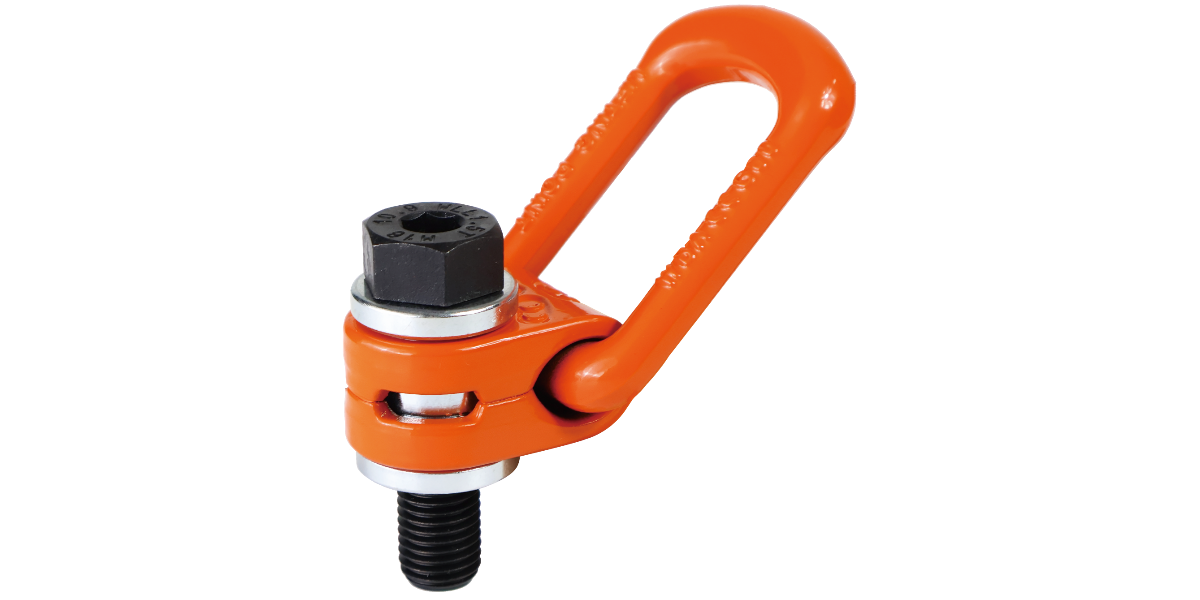

YD-081 Lastbock Wirbelbock mit Lastbügel und Gewinde

Drehbarer Lastbock - Wirbelbock mit Lastbügel und Gewinde:

  • Anwendungsbereiche : Drehbare Anschlagwirbel (Anschlagpunkte) werden zum Heben von Lasten und zur Ladungssicherung eingesetzt. Anschlagpunkte sind eine Verbindung zwischen Last und Hebemittel und werden eingesetzt, wenn Lasten gehoben oder bewegt werden müssen.
  • Material : Qualittässtahl legiert, geschmiedet und hochfest vergütet
  • orange lackiert und epoxidbeschichtet für eine besonders hohe Korrosionsbeständigkeit
  • Der Wirbelbock ist 360° drehbar, Lastbügel 180° schwenkbar und im Radius 0-90° belastbar
  • optimale Ausrichtung des Lastbügels in Lastrichtung
  • eine Klemmfeder hält die Aufhängeöse in der gewünschten Richtung und erleichtert das Einhängen des Anschlagmittels
  • Eingeprägte Modelnummer, Nenngröße und Tragfähigkeit
  • Mit 4-fachem Sicherheitsfaktor gegen Bruch (in alle Richtungen der Traglast)
  • Lastbock und Schraube 100% elektromagnetisch rissgeprüft !
  • metrisches Standardgewinde (optional erhältlich in metrischem Feingewinde, UNC, UNF und BSW Gewinde)
  • Kundenspezifische Gewindelängen optional lieferbar
  • ähnlich wie Yoke Lastbock LBO
Eckdaten der Baureihe :
  • Serie : YD-081
  • Traglast : 0,3t bis 22,5t
  • Gewinde : M8x1.25 bis M64x6.0 (Gewindetoleranz : 6g)
Produktdatenblatt (Download) Betriebsanleitung (Download)

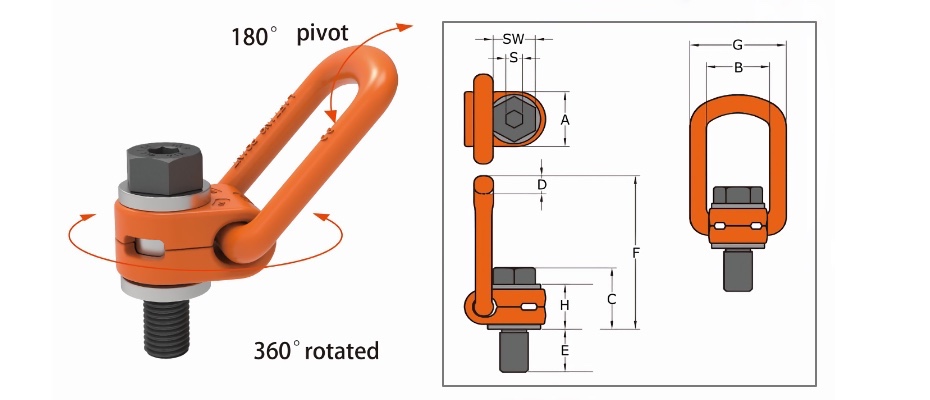

YD081 Technische Zeichung Lastbock Wirbelbock mit Lastbügel und Gewinde
BestellnummerTragfähigkeit
[t]		Gewinde
M		Abmessungen [mm]Anzugsmoment
[Nm]		Gewicht
[kg]
EABCDFGLNSSW
YD-081-M8 0.30 M8x1.25 11 34 37 42 14.0 98.5 57 42.5 31.0 6 13 10-40 0.5
YD-081-M10 0.63 M10x1.50 16 34 37 44 14.0 98.5 57 40.5 31.0 6 16 10-40 0.5
YD-081-M12 1.00 M12x1.75 18 34 37 45 14.0 98.5 57 39.5 31.0 8 18 15-40 0.5
YD-081-M14 1.20 M14x2.00 21 34 37 48 14.0 98.5 57 36.5 31.0 10 24 30-100 0.5
YD-081-M16 1.50 M16x2.00 24 34 37 48 14.0 98.5 57 36.5 31.0 10 24 45-130 0.5
YD-081-M18 2.00 M18x2.50 26 50 54 58 16.5 143.0 82 68.5 45.0 12 30 100-170 1.5
YD-081-M20 2.50 M20x2.50 30 50 54 58 16.5 143.0 82 68.5 45.0 12 30 100-170 1.5
YD-081-M22 3.00 M22x2.50 30 50 54 61 16.5 143.0 82 65.5 45.0 14 36 100-170 1.5
YD-081-M24 4.00 M24x3.00 36 50 54 61 16.5 143.0 82 65.5 45.0 14 36 190-280 1.5
YD-081-M27 4.00 M27x3.00 38 60 65 82 22.0 170.0 99 66.0 59.0 17 46 250-500 3.0
YD-081-M30 5.00 M30x3.50 48 60 65 82 22.0 170.0 99 66.0 59.0 17 46 270-600 3.5
YD-081-M33 6.00 M33x3.50 54 60 65 85 22.0 170.0 99 63.0 59.5 22 55 270-600 3.5
YD-081-M36S 7.00 M36x4.00 54 60 65 85 22.0 170.0 99 63.0 59.5 22 55 270-600 3.5
YD-081-M36B 8.00 M36x4.00 62 77 85 104 27.0 226.5 123 95.5 69.0 22 55 270-600 6.0
YD-081-M39 8.00 M39x4.00 62 77 85 104 27.0 226.5 123 95.5 69.0 22 55 350-800 6.0
YD-081-M42S 10.00 M42x4.50 72 77 85 106 27.0 226.5 123 93.5 69.0 22 65 350-800 6.5
YD-081-M42B 15.00 M42x4.50 63 95 104 117 36.0 257.5 158 104.5 98.0 22 65 350-800 11.0
YD-081-M45 15.00 M45x4.50 63 95 104 117 36.0 257.5 158 104.5 98.0 22 65 350-800 11.0
YD-081-M48 20.00 M48x5.00 72 95 104 120 36.0 257.5 158 101.5 98.0 27 75 350-800 12.0
YD-081-M52 20.00 M52x5.00 72 95 104 117 36.0 257.5 158 104.5 98.0 27 75 350-900 12.0
YD-081-M56 22.00 M56x5.50 84 95 104 117 36.0 257.5 158 104.5 98.0 27 85 350-900 15.0
YD-081-M64 22.50 M64x6.00 100 114 104 138 36.0 266.0 158 92.0 109.0 32 95 500-1000 16.3

Variable Gewindelängen für kundenspezifische Sonderlösungen möglich - optional erhältlich in metrischem Feingewinde, UNC, UNF und BSW Gewinde

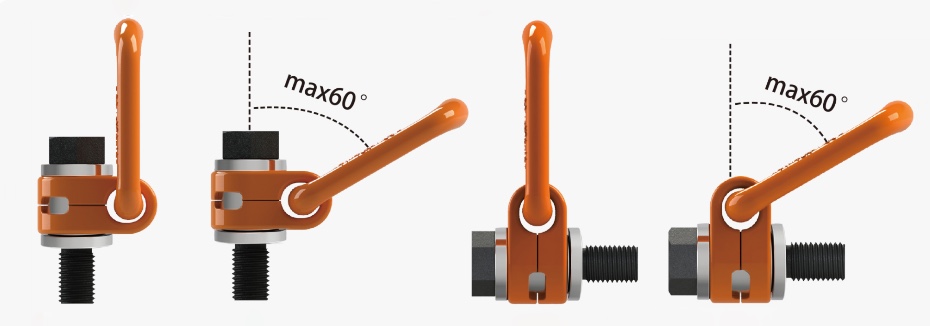

YD081 Maximales Lastgewicht bei verschiedenen Anschlagarten
 1-Strang2-Strang1-Strang seitlich2-Strang seitlich2-Strang geneigt2-Strang asymmetrisch3-4-Strang3-4-Strang asymmetrisch
Strangzahl1212223-43-4
Neigungswinkel0°0°90°90°0-45°45-60°asymm.0-45°45-60°asymm.
BestellnummerGewinde MTragfähigkeit [t]
YD-081-M8 M8 0.30 0.60 0.30 0.60 0.42 0.30 0.30 0.63 0.45 0.30
YD-081-M10 M10 0.63 1.26 0.63 1.26 0.88 0.63 0.63 1.32 0.95 0.63
YD-081-M12 M12 1.00 2.00 1.00 2.00 1.40 1.00 1.00 2.10 1.50 1.00
YD-081-M14 M14 1.20 2.40 1.20 2.40 1.70 1.20 1.20 2.50 1.80 1.20
YD-081-M16 M16 1.50 3.00 1.50 3.00 2.10 1.50 1.50 3.10 2.20 1.50
YD-081-M18 M18 2.00 4.00 2.00 4.00 2.80 2.00 2.00 4.20 3.00 2.00
YD-081-M20 M20 2.50 5.00 2.50 5.00 3.50 2.50 2.50 5.20 3.70 2.50
YD-081-M22 M22 3.00 6.00 3.00 6.00 4.20 3.00 3.00 6.30 4.50 3.00
YD-081-M24 M24 4.00 8.00 4.00 8.00 5.60 4.00 4.00 8.40 6.00 4.00
YD-081-M27 M27 4.00 8.00 4.00 8.00 5.60 4.00 4.00 8.40 6.00 4.00
YD-081-M30 M30 5.00 10.00 5.00 10.00 7.00 5.00 5.00 10.50 7.50 5.00
YD-081-M33 M33 6.00 12.00 6.00 12.00 8.50 6.00 6.00 12.70 9.00 6.00
YD-081-M36S M36 7.00 14.00 7.00 14.00 9.80 7.00 7.00 14.70 10.50 7.00
YD-081-M36B M36 8.00 16.00 8.00 16.00 11.20 8.00 8.00 16.80 12.00 8.00
YD-081-M39 M39 8.00 16.00 8.00 16.00 11.20 8.00 8.00 16.80 12.00 8.00
YD-081-M42S M42 10.00 20.00 10.00 20.00 14.00 10.00 10.00 21.00 15.00 10.00
YD-081-M42B M42 15.00 30.00 15.00 30.00 21.00 15.00 15.00 31.50 22.50 15.00
YD-081-M45 4M5 15.00 30.00 15.00 30.00 21.00 15.00 15.00 31.50 22.50 15.00
YD-081-M48 M48 20.00 40.00 20.00 40.00 28.00 20.00 20.00 42.00 30.00 20.00
YD-081-M52 M52 20.00 40.00 20.00 40.00 28.00 20.00 20.00 42.00 30.00 20.00
YD-081-M56 M56 22.00 44.00 22.00 44.00 30.80 22.00 22.00 46.20 33.00 22.00
YD-081-M64 M64 22.50 45.00 22.50 45.00 31.50 22.50 22.50 47.25 33.75 22.50

YD081 Technische Zeichung Lastbock Wirbelbock mit Lastbügel und Gewinde
BestellnummerTragfähigkeit
[t]		GewindeAbmessungen [mm]Anzugsmoment
[mm]		Gewicht
[kg]
MTPIEABCDFGLNSSW
YD-081-3/8 0.63 3/8 16.0 16 34 37 43 14.0 98.5 57 41.5 31.0 6 16 10-40 0.5
YD-081-1/2 1.00 1/2 13.0 21 34 37 45 14.0 98.5 57 39.5 31.0 8 18 15-40 0.5
YD-081-5/8 1.50 5/8 11.0 24 34 37 48 14.0 98.5 57 36.5 31.0 10 24 45-130 0.5
YD-081-3/4 2.50 3/4 10.0 26 50 54 58 16.5 143.0 82 68.5 45.0 12 30 45-130 1.5
YD-081-7/8 2.50 7/8 9.0 30 50 54 61 16.5 143.0 82 65.5 45.0 14 36 100-170 1.5
YD-081-1 4.00 1 8.0 36 50 54 61 16.5 143.0 82 65.5 45.0 14 36 190-280 1.5
YD-081-1-1/4 5.00 1-1/4 7.0 48 60 65 80 22.0 174.0 99 72.0 59.5 17 46 270-600 3.5
YD-081-1-1/2 8.00 1-1/2 6.0 62 77 85 104 27.0 226.5 123 95.5 69.0 22 55 270-600 6.0
YD-081-1-3/4 15.00 1-3/4 5.0 63 95 104 116 36.0 257.5 158 105.5 98.0 22 65 350-800 11.0
YD-081-2 20.00 2 4.5 72 95 104 112 36.0 257.5 158 109.5 98.0 27 75 350-800 12.0

YD081 Maximales Lastgewicht bei verschiedenen Anschlagarten
 1-Strang2-Strang1-Strang seitlich2-Strang seitlich2-Strang geneigt2-Strang asymmetrisch3-4-Strang3-4-Strang asymmetrisch
Strangzahl1212223-43-4
Neigungswinkel0°0°90°90°0-45°45-60°asymm.0-45°45-60°asymm.
BestellnummerGewinde MTragfähigkeit [t]
YD-081-3/8 3/8 0.63 1.26 0.63 1.26 0.88 0.63 0.63 1.32 0.95 0.63
YD-081-1/2 1/2 1.00 2.00 1.00 2.00 1.40 1.00 1.00 2.10 1.50 1.00
YD-081-5/8 5/8 1.50 3.00 1.50 3.00 2.10 1.50 1.50 3.10 2.20 1.50
YD-081-3/4 3/4 2.50 5.00 2.50 5.00 3.50 2.50 2.50 5.20 3.70 2.50
YD-081-7/8 7/8 2.50 5.00 2.50 5.00 3.50 2.50 2.50 5.20 3.70 2.50
YD-081-1 1 4.00 8.00 4.00 8.00 5.60 4.00 4.00 8.40 6.00 4.00
YD-081-1-1/4 1-1/4 5.00 10.00 5.00 10.00 7.00 5.00 5.00 10.50 7.50 5.00
YD-081-1-1/2 1-1/2 8.00 16.00 8.00 16.00 11.20 8.00 8.00 16.80 12.00 8.00
YD-081-1-3/4 1-3/4 15.00 30.00 15.00 30.00 21.00 15.00 15.00 31.50 22.50 15.00
YD-081-2 2 20.00 40.00 20.00 40.00 28.00 20.00 20.00 42.00 30.00 20.00
