P10 Automations-Kraftspanner in Miniaturausführung

P10 Automations Kraftspanner

Pneumatik Kraftspanner / Kniehebelspanner :

  • Mini Ausführung in Blockversion / Monoblockweise
  • geringes Gewicht und besonders kompakte Bauweise
  • Kraftspanner mit Kniehebel-Mechanismus und Übertotpunktverriegelung
  • Durch die mechanische Selbsthemmung bleibt die aufgebaute Spannkraft selbst bei einer Druckwegnahme erhalten.
  • Eine manuelle Entriegelung bei Druckabfall ist möglich !
  • u.a besonders geeignet für Spann- und Greiftechnik.
  • Hochfestes Aluminiumgehäuse, rot eloxiert.
  • Der verbaute Magnetkolben ermöglicht eine Endlagenabfrage (Positionsabfrage)
  • Spannarm aus Stahl brüniert, mit drei Bohrungen.
  • doppelt wirkend - max. Betriebsdruck 6 bar !
  • Unsere Pneumatikspanner sind mit Produkten von Mitanbietern 1:1 austauschbar und kurzfristig lieferbar !
  • Zeitlich begrenzte Aktionspreise auf Anfrage !
Produktdatenblatt (Download)
Größe
Spannmoment
[Nm]
Haltemoment
[Nm]
Gewicht
[g]
Preis
[EUR]
CADBestell-
nummer
20 15 54 520 auf Anfrage P10-20
25 25 74 890 auf Anfrage P10-25

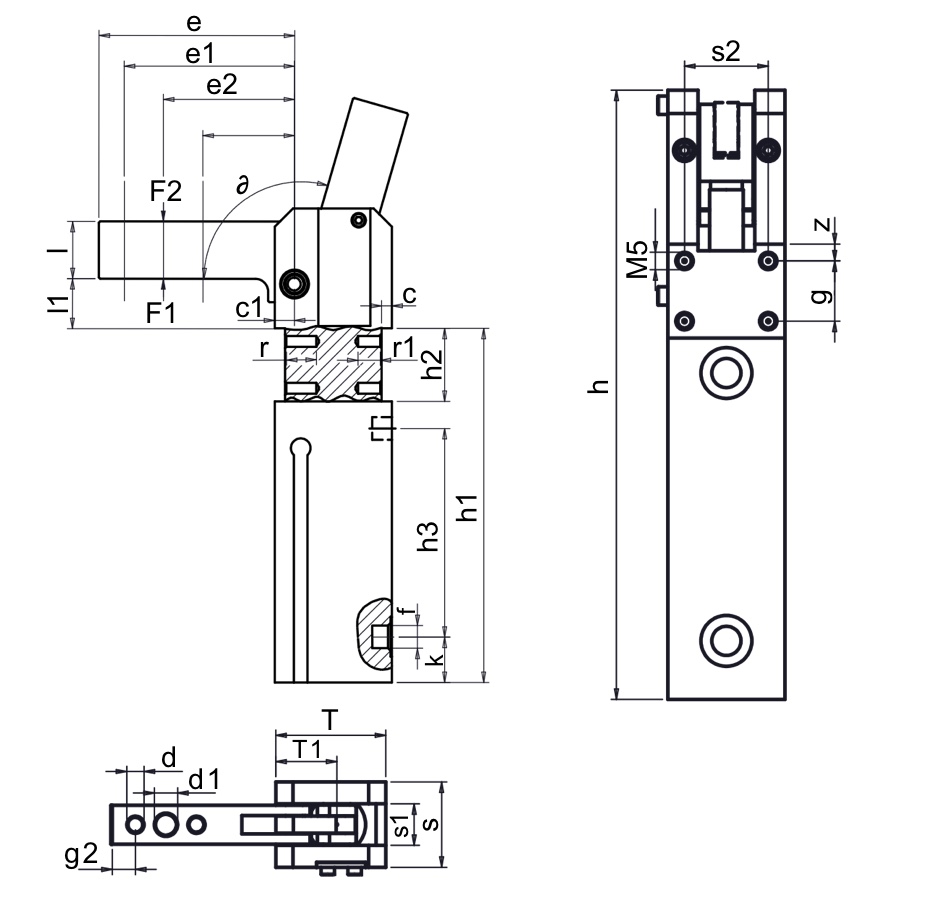

P10 Dimensionen Automations Kraftspanner
Größecc1dd1e1e2e3fgg2hh1h2h3kll1rr1ss1s2TT1zKolben-Ø
20 3 7 5 6.5 52 42 32 G1/8 15 8 158 120 25 69 15 18 15 8 6 30 12 20 39 22 5 105° 20
25 4 7.5 6 8.5 65 52.5 40 G178 18 10 182 136 28 80 17.5 22 19 8 6 35 16 25 45 25 5 105° 25
