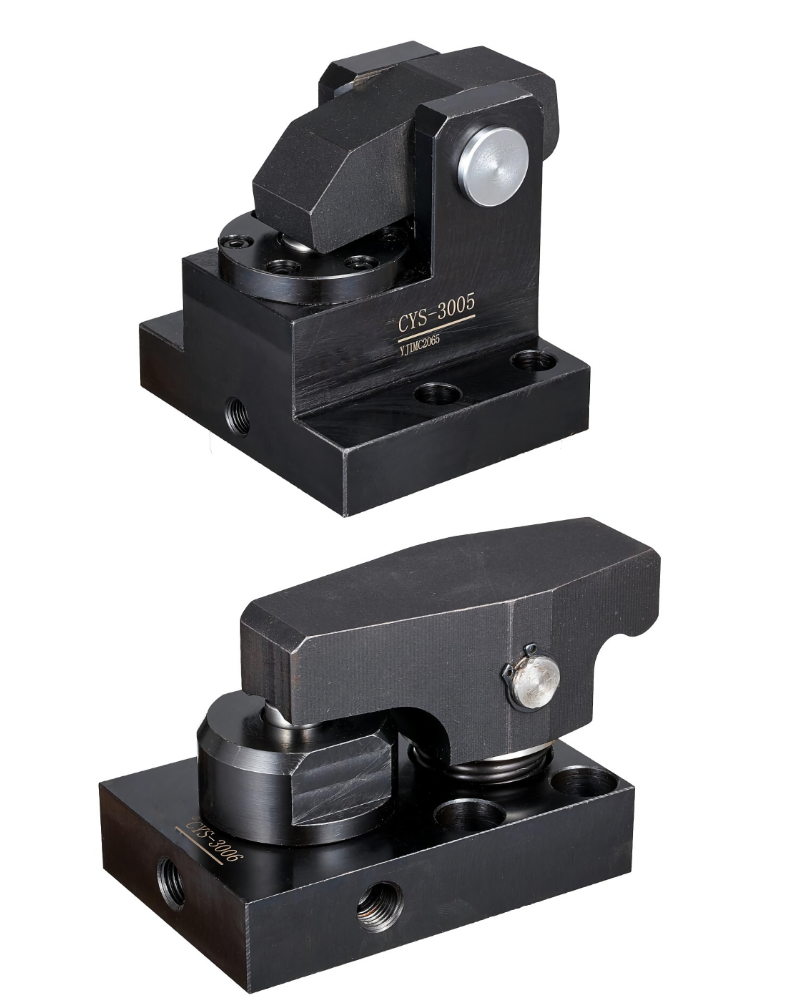

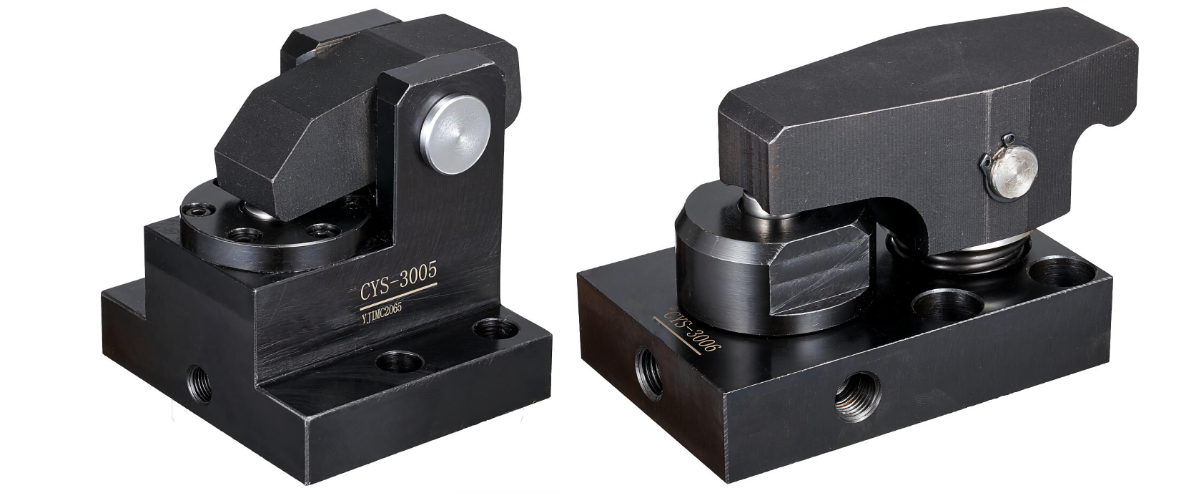

CYS-Serie Hydraulischer Hebelspanner

Rocker Hydraulic Clamp für Stanz- und Umformwerkzeuge sowie Spritzguss

Die CYS-Serie wurde speziell für das schnelle und sichere Spannen von Werkzeugen und Matrizen auf Pressentischen entwickelt (Quick Die Change Systems). Dank der kompakten Bauweise und des schwenkbaren Spannhebels eignet sich dieser Spanner hervorragend für Anwendungen mit begrenzten Platzverhältnissen zwischen den Grundplatten. Der kurze Hub ermöglicht extrem schnelle Spannzyklen und eine effiziente Werkzeugumrüstung.

Anwendungsbereich: Werkzeugspannung, Pressenbau, Spritzgussmaschinen.

Eigenschaften und Vorteile :

• Maximale Zugänglichkeit: Der Spannhebel kann manuell in die gewünschte Position gedreht werden, was das Spannen selbst bei komplexen Werkzeuggeometrien erleichtert.

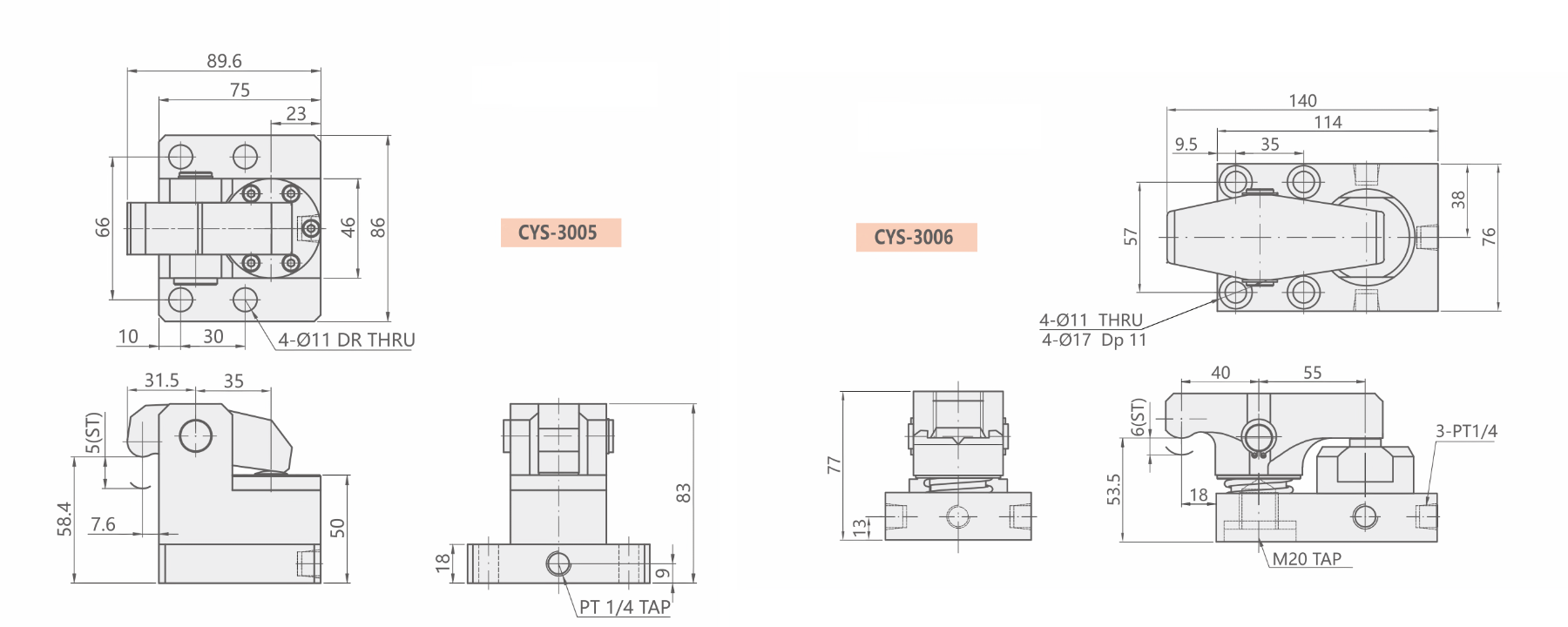

• Vielseitige Montage: Die Befestigung erfolgt flexibel über ein Innengewinde am Boden (M20 bei CYS-3006) oder Durchgangsbohrungen, ideal für die Kombination mit Standard-T-Nut-Steinen.
• Hohe Kraftdichte: Trotz kompakter Abmessungen erreicht das System eine maximale Spannkraft von bis zu 2.400 kgf (ca. 24 kN).
• Langlebigkeit: Ein massiver Schwenkbolzen und die Auslegung für Drücke bis 250 bar garantieren höchste Betriebssicherheit im industriellen Dauereinsatz.
• Optimiert für Pressen: Ideal für den Einsatz in Stanz- und Umformwerkzeugen sowie im Spritzguss.
