PSP Pneumatischer Schwenkspanner - Profilversion (Schwenkspannzylinder)

Produktbeschreibung :
  • Kleine kompakte Baugröße, insbesondere ideal für den Einsatz im Bereich der Werkzeug-, Formen und Vorrichtungsbau
  • sehr robust und zuverlässig
  • hohe Lebensdauer
  • Ausführung 1 : Standard-Kolbenstange
  • Ausführung 2 : verlängerte Kolbenstange
  • Material: Körper aus Aluminiumlegierung
  • Spannkräfte von 0,24kN bis 1,16kN
  • Möglichkeit zur Positionsabfrage (mit optionalen Sensoren)
  • komplett mit Spannarm
  • doppelt wirkend
  • Betriebsdruck : 4 bis 7 bar
Hinweis :
  • Nur mit geölter und gelifterter Luft betreiben !
  • Eine Verlängerung des Spannarms darf nicht das 1,5-fache der Originallänge überschreiten. Andernfalls können Zylinder und Stange beschädigt werden.
  • Modifizierungen nach Kundenwunsch möglich.


➝ CAD-Daten und Preise auf Anfrage !


Beispiel Bestellnummer : PSP-S 40 RX90-S2-P
PSP
BAUREIHE PSP
S
Länge Kolbenstange S : Standard-Kolbenstange
L : verlängerte Kolbenstange
40
Kolben-Innendurchmesser ø25,  ø32,  ø40,   ø50
R
Schwenkrichtung R : Rechts (im Uhrzeigersinn)
L : Links (gegen Uhrzeigersinn)
90
Schwenkwinkel Standardwinkel : 90° (±2°)
optional 0°, 45° (±2°), 60° (±2°)
Sonderschwenkwinkel sind auf Anfrage möglich
S2
Anzahl Sensoren (Näherungsschalter) S1 : 1 Sensor
S2 : 2 Sensoren
P
Präzision Spannbolzen Arretierungsbolzen, um die Wiederholungsgenauigkeit
der Spannposition zu verbessern (optional)
Spezifikationen :
Model No.Spannkraft
bei 7 bar
[KN]
Schwenkhub
[mm]
Spannhub
[mm]
Gesamthub
[mm]
Zylinderkapazität
Spannen
[cm3]
Zylinderkapazität
Entpannen
[cm3]
eff. Kolbenfläche
geschlossen
[cm2]
eff. Kolbenfläche
offen
[cm2]
Temperatur-
bereich [C°]
PSP-S-25 0,24 9,5 10 19,5 6,57 9,57 3,37 4,91 -10 ~ +60°C
PSP-L-25 0,24 9,5 20 29,5 9,94 14,48 3,37 4,91 -10 ~ +60°C
PSP-S-32 0,42 15 10 25 15,05 20,10 6,02 8,04 -10 ~ +60°C
PSP-L-32 0,42 15 20 35 21,07 21,07 6,02 8,04 -10 ~ +60°C
PSP-S-40 0,74 15 10 25 26,40 31,40 10,56 12,56 -10 ~ +60°C
PSP-L-40 0,74 15 20 35 36,96 43,96 10,56 12,56 -10 ~ +60°C
PSP-S-50 1,16 19 20 39 676,56 76,56 16,5 19,63 -10 ~ +60°C
PSP-L-50 1,16 19 50 69 113,85 135,45 16,5 19,63 -10 ~ +60°C

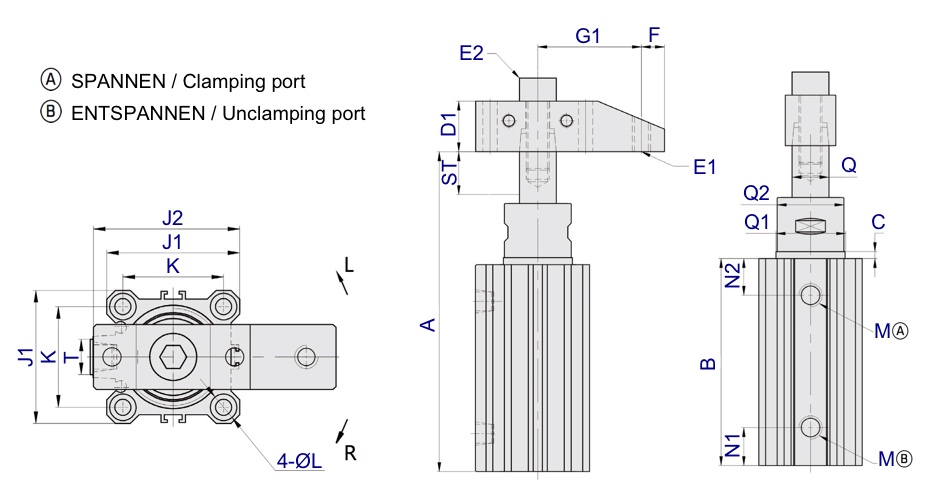

PSP-Technische Zeichnung pneumatischer Schwenkspanner Profilversion
Abmessungen [mm] :
MODELSchwenkhub+
Spannhub
A EntspanntBCD1E1E´1FG1J1J2KLMN1N2QQ1Q2T
PSP-S-25 9.5+10=19.5 109 73 3 16 M6 M8 7 32 40 42 28 Φ5.5-Φ9*9D M5 16,5 14 Φ14 Φ26 Φ25 11
PSP-L-25 9.5+20=29.5 129 83 3 16 M6 M8 7 32 40 42 28 Φ5.5-Φ9*9D M5 16,5 14 ø14 Φ26 Φ25 11
PSP-S-32 15+10=25 134 80 3 22 M8 M10 10 45 45 49,5 34 Φ5.5-Φ9*9D PT1/8 16,5 16 Φ16 Φ30 Φ29 14,8
PSP-L-32 15+20=35 154 90 3 22 M8 M10 10 45 45 49,5 34 Φ5.5-Φ9*9D PT1/8 16,5 16 Φ16 Φ30 Φ29 14,8
PSP-S-40 15+10=25 134,5 80 3 22 M8 M10 10 45 52 57 40 Φ5.5-Φ9*9D PT1/8 19 16 Φ16 Φ30 Φ29 14,8
PSP-L-40 15+20=35 154,5 90 3 22 M8 M10 10 45 52 57 40 Φ5.5-Φ9*9D PT1/8 19 16 Φ16 Φ30 Φ29 14,8
PSP-S-50 19+20=39 186,5 101,5 3,5 25 M10 M12 10 65 64 71 50 Φ6.6-Φ11*13D PT1/4 24 17 Φ20 Φ30 Φ29 20
PSP-L-50 19+50=69 246,5 131,5 3,5 25 M10 M12 10 65 64 71 50 Φ6.6-Φ11*13D PT1/4 24 17 Φ20 Φ30 Φ29 20

Sensoren für die PSP-SERIE (LYD-07R, LYD-072R, LYD-07D, LYD-07N, LYD-07D)

LYD-07 Abmessungen Sensoren PSP Serie
LY- 07 Nutenmasse Sensoren PSP Serie
LY- 07 Spezifikationen Sensoren PSP Serie
