PSF Pneumatischer Schwenkspanner - Flanschversion (Schwenkspannzylinder)

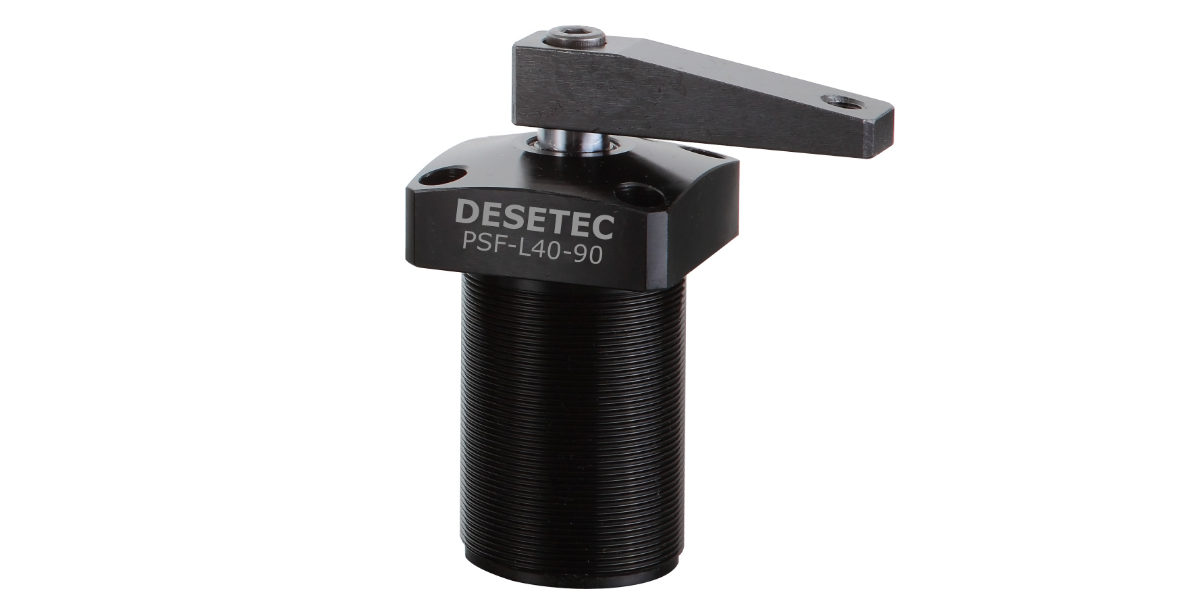

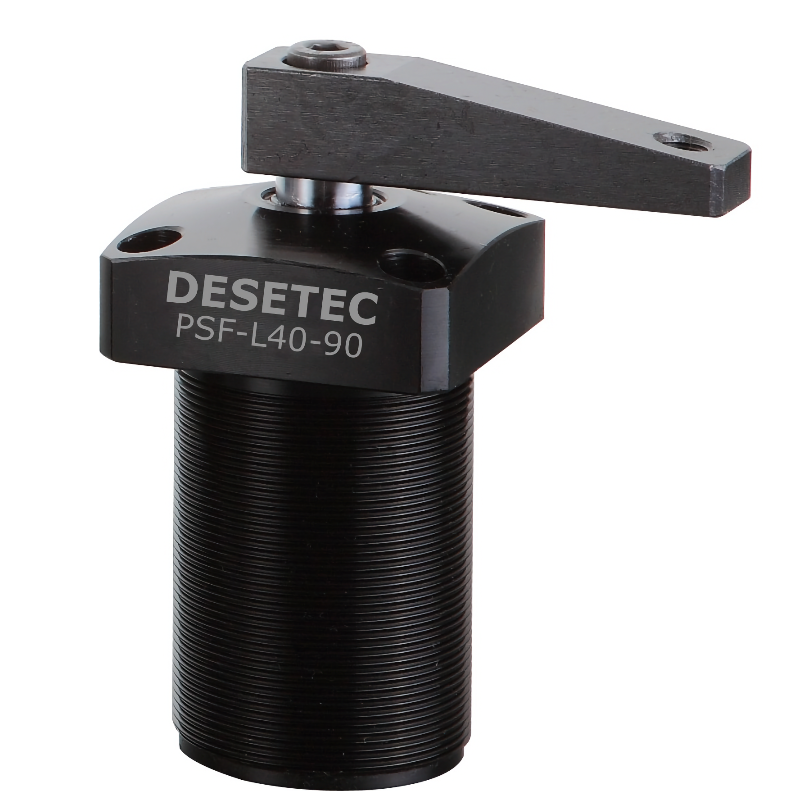

PSF Pneumatischer Schwenkspanner Flanschversion

Pneumatik-Schwenkspanner, Flansch oben, Gewindekörper :

  • Schwenkspannzylinder in kleiner kompakte Baugröße
  • Material: Körper aus Aluminiumlegierung
  • leicht, robust und zuverlässig
  • sehr hohe Lebensdauer
  • Flanschversion (Oberflansch) zum versenkten Einbau in Vorrichtungen
  • Diverse Montagemöglichkeiten durch den Gewindekörper und den Bohrungen im Flansch
  • Spannkräfte von 0,24kN bis 1,96kN
  • komplett mit Spannarm
  • doppelt wirkend
  • Betriebsdruck : 4 bis 7 bar
  • Betriebstemperatur : -10 ~ +60°C
  • Hinweis :
  • Medium : trockene, gefilterte Druckluft. Ölzufuhr ist nicht erforderlich !
  • Sonderausführungen sind auf Anfrage lieferbar.

➝ CAD-Daten und Preise auf Anfrage !

Produktdatenblatt (Download)
Beispiel Bestellnummer : PSF-L 40X90-P
PSF
BAUREIHE PSF
L
Schwenkrichtung R : Rechts (im Uhrzeigersinn)
L : Links (gegen Uhrzeigersinn)
40
Kolben-Innendurchmesser ø25,  ø32,  ø40,   ø50,   ø63
90
Schwenkwinkel Standardwinkel :  90° (±2°)
optionale Winkel :  0°, 45° (±2°), 60° (±2°)
Sonderschwenkwinkel sind auf Anfrage möglich
P
Präzision Spannbolzen Arretierungsbolzen, um die Wiederholungsgenauigkeit
der Spannposition zu verbessern (optional)
Spezifikationen :
  Modell-No. Spannkraft
bei 7 bar
[kN]
Schwenkhub

[mm]
Spannhub

[mm]
Gesamthub

[mm]
Zylinderkapazität
Spannen
[cm3]
Zylinderkapazität
Entspannen
[cm3]
eff. Kolbenfläche
Spannen
[cm2]
eff. Kolbenfläche
Entspannen
[cm2]
PSF-25 0,24 13 14 27 9,10 13,26 3,34 4,91
PSF-32 0,42 16 14 30 18,12 24,12 6,04 8,04
PSF-40 0,74 15 15 30 31,68 37,68 10,56 12,56
PSF-50 1,16 17 15 32 52,80 62,82 16,50 19,63
PSF-63 1,96 15 15 30 84,06 93,48 28,02 31,16

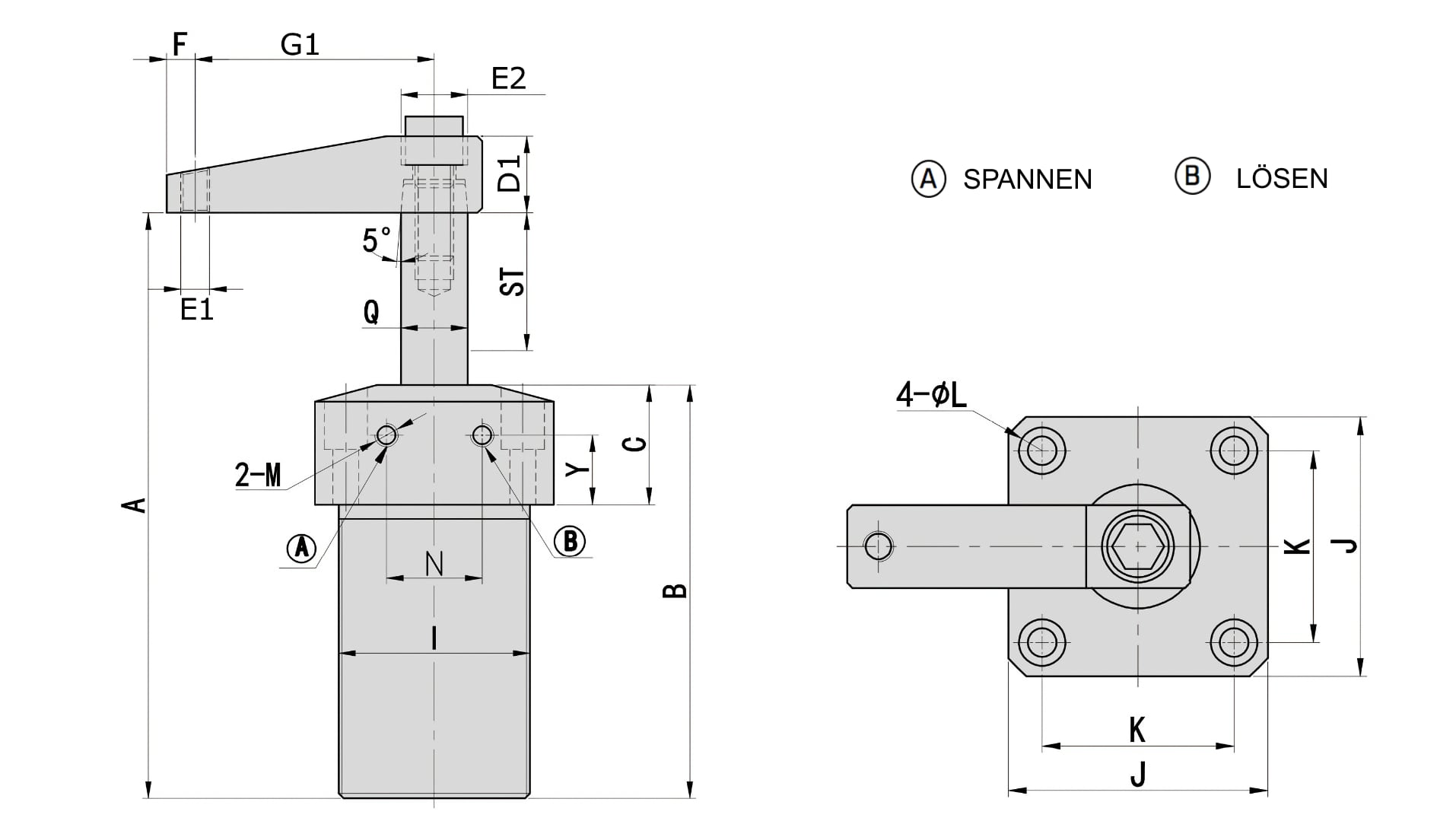

PSF-Zeichnung Pneumatischer Hebelspanner Flanschversion
Modell-No.Gesamthub =
Schwenkh.+Spannh.
A
geöffnet
BCD1E1G1FME2KJIOLYQ
PSF-25 27=13+14 118,5 86,5 25 16 M6 50 6 M5 M8 37 50 M40×1.5 20 Φ5.5-Φ9*5.5D 14,5 Φ14
PSF-32 30=16+14 133,5 97,5 25 19 M8 60 9 PT1/8 M8 45 60 M50×1.5 22 Φ6.5-Φ10.5*6.5D 13 Φ16
PSF-40 30=15+15 133,5 97,5 25 19 M8 70 9 PT1/8 M8 50 65 M55×1.5 26 Φ6.5-Φ10.5*6.5D 13 Φ16
PSF-50 32=17+15 141 104 25 25 M12 80 10 PT1/8 M10 58 75 M65×1.5 32 Φ8.5-Φ14*9D 11 Φ20
PSF-63 30=15+15 140 105 25 25 M12 90 10 PT1/8 M10 70 90 M80×1.5 35 Φ8.5-Φ14*9D 11 Φ20
