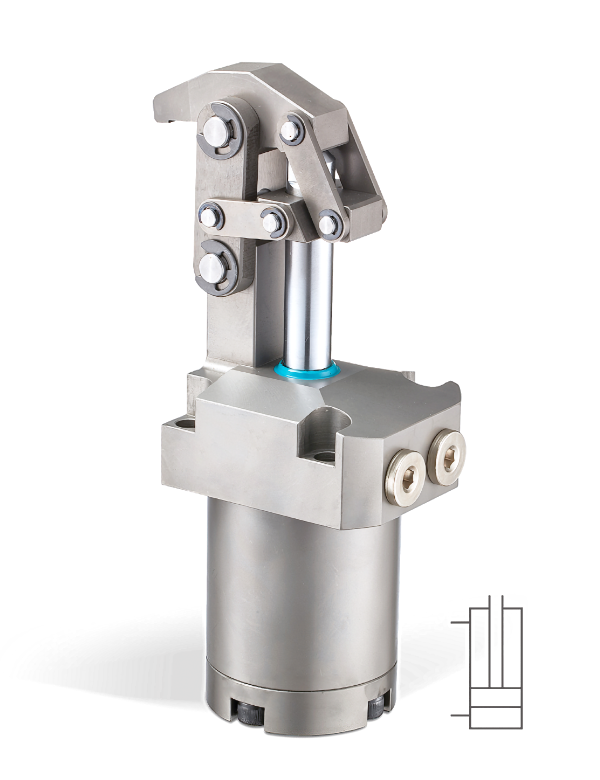

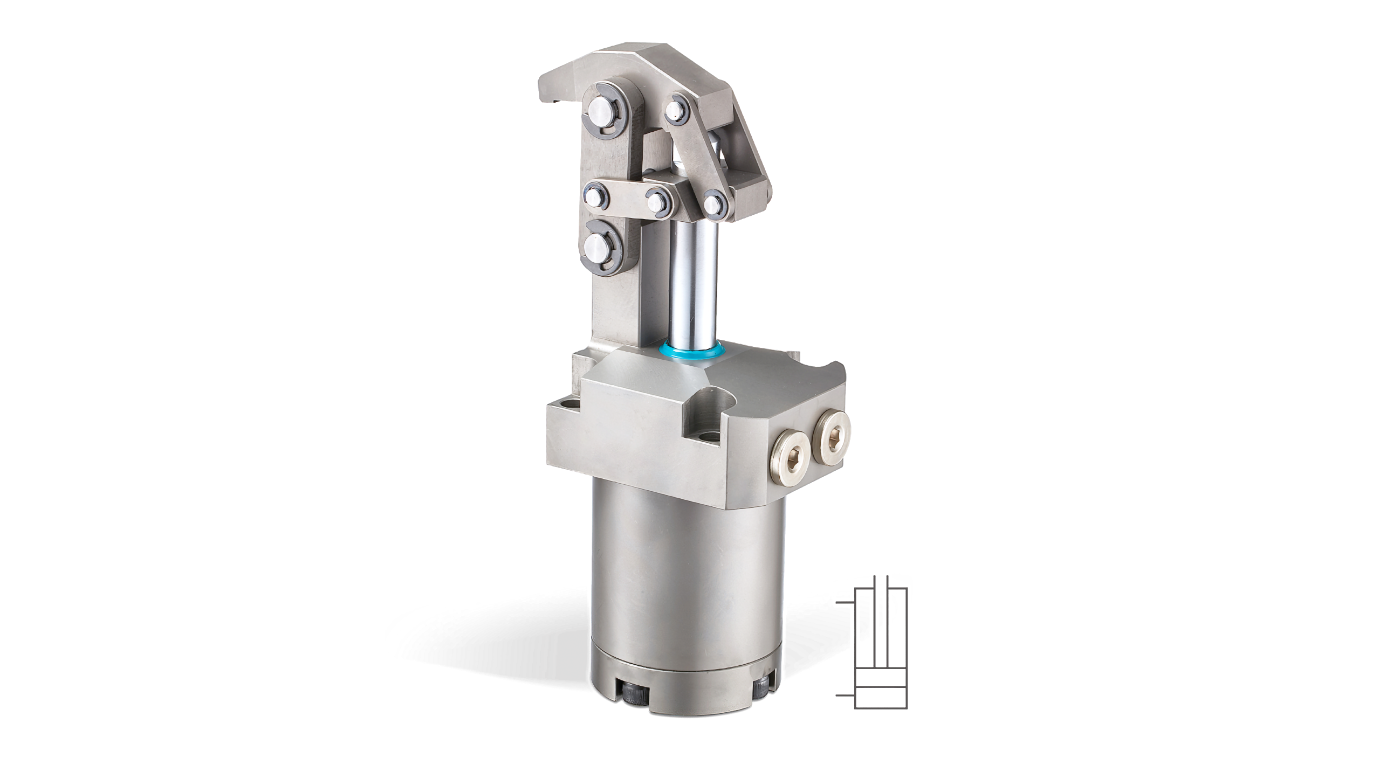

HLS Hydraulischer Hebelspanner (Spannzylinder mit Hebelmechanik)

HLS Hydraulischer Hebelspanner

Hydraulikzylinder mit Hebelmechanik - doppelt wirkend :

  • Kompakter Spannzylinder, ausgelegt für hohe Spannkräfte bei geringem Versorgungsdruck
  • Besonderes Merkmal dieser Baureihe ist, daß der Spannpunkt über der Gesamthöhe des Spanners im eingefahrenen Zustand liegt und damit ein problemloses Be-und Entladen der Werkstücke über dem Spannzylinder möglich ist.
  • Material Zylindergehäuse und Spanneisen : C45 Stahl, nitriert
  • Material Kolbenstange : 42CrMo-legierter Vergütungsstahl, verchromt und gehärtet/vergütet
  • Hydraulische Druckversorgung wahlweise über stirnseitige PT1/8-Anschlüsse oder Kanäle mit O-Ringabdichtungen
  • Spannkräfte von 2,9kN bis 11,36kN (4 Kolbengrößen)
  • Auslieferung komplett mit Spannarm
  • Die verwendeten Hochleistungs-Dichtungen sind beständig gegen Schneidflüssigkeit auf Chlor-Basis und schützen vor dem Eindringen von Staub und Späne.
  • Min. Betriebsdruck 10bar
  • Max. Betriebsdruck 70bar
  • Betriebstemperatur : -10 ~ +70°C
  • Auf Anfrage sind Sonderausführungen lieferbar
  • ähnlich wie Clamptek CLF5H, KFJ MLC-Serie, Pascal, Kosmek oder Römheld

➝ CAD-Daten und Preise auf Anfrage !

Beispiel Bestellnummer : HLS - 32 G
①
HLS
 BAUREIHE HLS
②
32
 Hydraulikzylinder
Innendurchmesser		 Ø25,  Ø32,  Ø40,   Ø50
③
G
 Anschlusstyp Leer: Standard Rohrleitungsanschluss
G: O-Ringanschluss
Model No.Spannkraft
bei 70 bar
(kN)		Spannhub
(mm)		Gesamthub
(mm)		Ölbedarf
Spannen
[cm3]		Ölbedarf
Entspannen
[cm3]		eff. Kolbenfläche
Spannen
[cm2]		eff. Kolbenfläche
Entspannen
[cm2]
HLS-25 2,9 31.5 34 16.69 11.46 3.37 4,91
HLS-32 4.41 35.5 38 30.55 25,05 6.6 8.04
HLS-40 7.09 41 44 55,26 46.46 10.56 12.56
HLS-50 11.36 47 50 98.15 82.45 16.49 19.63
HLS Technische Zeichnung Hydraulischer Hebelspanner
MODELABCDEFGHIJKLMNQSTUWAA
ABACADAEAFAGAHAIAJAKALAMARAT
HLS-25 70 59.5 14 47 21 40 50 25 25 50 30.5 11.5 13.5 12 12 5 6 56.5 13 5.5 9.5 PT1/8 22 12 8 19 23 88 13 13.5 18 4 20 12
HLS-32 75 70.5 14 55 21 47 59 29.5 29.5 59 30.5 11.5 15.5 16 14 5 8 60 13 6.6 11 PT1/8 28 16 12 21.5 28 95 15 15 20 4 23 11
HLS-40 89.5 79.5 16 65 25 55 69 34.5 34.5 69 37.5 13.5 20.5 20 20 6 10 72 16 9 14 PT1/4 36 19 14 24.5 31 117.5 18 17.5 28 4 28 18
HLS-50 101.5 86.5 20 80 28 67 84 42 42 84 43.5 15.5 22.5 24 21 6 12 83 17.5 11 18 PT1/4 42 22 16 30 37 132.5 22 19 31 4 34 15

MODELGAGBCDEFGGHIGJJKGLGMNQSTGUWO-RINGYZAA
ABADAEAFAGAHGAIAJAKALAMARGAT
HLS-25G 70.5 59 14 47 21 40 50 35 25 60 31 12 18 12 12 5 6 57 13 S4 29 39 5.5 9.5 22 12 8 19 23 88.5 13 13.5 18 4 20 2
HLS-32G 75.5 70 14 55 21 47 59 37.5 29.5 67 31 12 17 16 14 5 8 60.5 13 S4 32 43 6.6 11 28 16 12 21.5 28 95.5 15 15 20 4 23 3
HLS-40G 90 79 16 65 25 55 69 45.5 34.5 80 38 14 21 20 20 6 10 72.5 16 S4 37 51 9 14 36 19 14 24.5 31 118 18 17.5 28 4 28 7
HLS-50G 102 86 20 80 28 67 84 51 42 93 44 16 23 24 21 6 12 83 17.5 P5 44 57 11 18 42 22 16 30 37 133 22 19 31 4 34 6
HLS Technische Zeichnung Hydraulischer Hebelspanner Rohrleitungsanschluss
MODELHLS-25HLS-32HLS-32HLS-50
A 70 75 89.5 101.5
B 59.5 70.5 79.5 86.5
C 14 14 16 20
D 47 55 65 80
E 21 21 25 28
F 40 47 55 67
G 50 59 69 84
H 25 29.5 34.5 42
I 25 29.5 34.5 42
J 50 59 69 84
K 30.5 30.5 37.5 43.5
L 11.5 11.5 13.5 15.5
M 13.5 15.5 20.5 22.5
N 12 16 20 24
Q 12 14 20 21
S 5 5 6 6
T 6 8 10 12
U 56.5 60 72 83
W 13 13 16 17.5
AA 5.5 6.6 9 11
AB 9.5 11 14 18
AC PT1/8 PT1/8 PT1/4 PT1/4
AD 22 28 36 42
AE 12 16 19 22
AF 8 12 14 16
AG 19 21.5 24.5 30
AH 23 28 31 37
AI 88 95 117.5 132.5
AJ 13 15 18 22
AK 13.5 15 17.5 19
AL 18 20 28 31
AM 4 4 4 4
AR 20 23 28 34
AT 12 11 18 15
HLS Technische Zeichnung Hydraulischer Hebelspanner O-Ringanschluss
MODELHLS-25GHLS-32GHLS-32GHLS-50G
GA 70.5 75.5 90 12
GB 59 70 79 86
C 14 14 16 20
D 47 55 65 80
E 21 21 25 28
F 40 47 55 67
G 50 59 69 84
GH 35 37.5 45.5 51
I 25 29.5 34.5 42
GJ 60 67 80 93
GK 31 31 38 44
GL 12 12 14 16
GM 18 17 21 23
N 12 16 20 24
Q 12 14 20 21
S 4 5 6 6
T 6 8 10 12
GU 57 60.5 72,5 83
W 13 13 16 17.5
O-Ring S4 S4 S4 P5
Y 29 32 37 44
Z R39 R43 R51 R57
AA 5.5 6.6 9 11
AB 9.5 11 14 18
AC G1/8 G1/8 G1/4 G1/4
AD 22 28 36 42
AE 12 16 19 22
AF 8 12 14 16
AG 19 21.5 24.5 30
AH 23 28 31 37
GAI 88.5 95.5 118 133
AJ 13 15 18 22
AK 13.5 15 17.5 19
AL 18 20 28 31
AM 4 4 4 4
AR 20 23 28 34
GAT 2 3 7 6
