HLKP-Serie Hydraulischer Hebelspanner

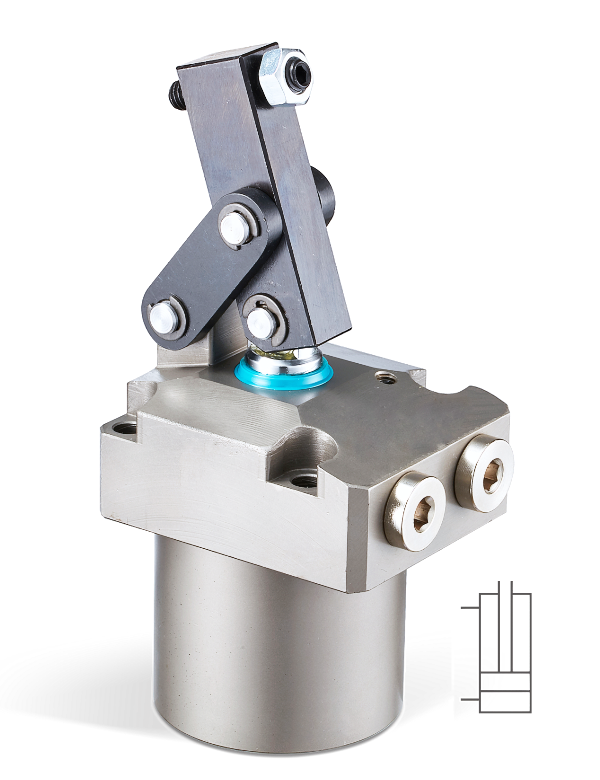

HLKP Hydraulischer Hebelspanner - Hydraulikzylinder

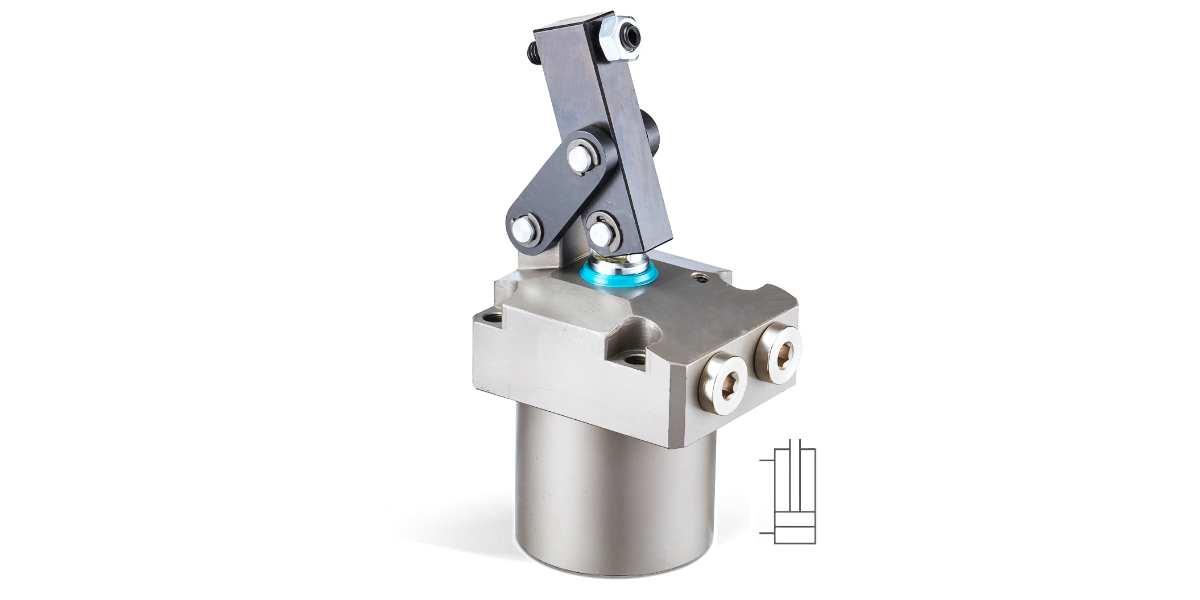

Hochleistungsspanner in kleiner kompakte Baugröße
Gehäusebauform : Flansch oben (Oberflansch)
Aufgrund der besonders geringen Abmessungen unter dem Flansch, können Anschlussbohrungen und Versorgungsleitungen unter dem Spannelement verlaufen
Diese besonders geringe Bauhöhe ermöglicht einen Einsatz in sehr engen Räumlichkeiten
Hohe Spannkräfte von 2,8kN bis 20,2kN
Die Spannkraft ist abhängig von der Spanneisenlänge und dem Hydraulikdruck
Verwendung mit vorgeschaltetem Stromregelventil empfohlen
komplett mit Spannarm
Min. Betriebsdruck 10bar
Max. Betriebsdruck 70bar
Betriebstemperatur : -10 ~ +70°C
diverse Kolbengrößen und wahlweise mit O-Ringanschluss (Typ Y) oder Rohrleitungsanschluss (Typ G)
Sonderausführungen sind auf Anfrage lieferbar !

Hinweis :

Beispiel Bestellnummer : HLKP - 040 R

①	HLKP	BAUREIHE	HLKP
②	040	Baugrösse	040 / 048 / 055 / 065 / 075 / 105
③	L	Montagerichtung des Spanneisens	Leer : Standard vorne R : Rechts L : Links

Model No.	Spannkraft bei 70 bar (kN)	Spannhub (mm)	Gesamthub (mm)	Ölbedarf Spannen [cm³]	Ölbedarf Entspannen [cm³]	eff. Kolbenfläche Spannen [cm²]	eff. Kolbenfläche Entspannen [cm²]
HLKP-040	2,83	17,5	20,5	7,7	10	3,77	4,9
HLKP-048	3,91	20,5	23,5	13	16,7	5,56	7,1
HLKP-055	4,86	23	26	21	25	8,06	9,6
HLKP-065	8,14	26,5	29,5	38,9	44,8	13,2	15,2
HLKP-075	13,46	33	36	74,5	88,6	20,66	24,6
HLKP-105	20,20	42	45	145,5	173,3	32,35	38,5

Model	HLKP-040	HLKP-048	HLKP-055	HLKP-065	HLKP-075	HLKP-105
A	97	108	119,5	140	166	199
B	45	50	57	70	86	108
C	55	60	66	82	96	120
E	22.5	25	28.5	35	43	54
F	35	40	46	56	68	88
G	39	47	53	63	78	100
H	12	14	14	16	22.4	28
J	60	66	71	83	95	112
K	33.5	39.5	42.5	47	55	65
L	26.5	26.5	28.5	36	40	47
M	28.5	32	34.5	40	49	61.5
N	5	6	6	8	11	13
P	17.5	20.5	23	26.5	33	42
Q	2	2	2	2	2.5	2.5
R1	12.5	12.5	12.5	14	14	21
R2	22	24	28	36	45	50
R3	25	28	30.5	36	42	57
R4	20	22	26	30	38	50
S	6.5	7	7	9	10.8	14.5
T	10	12	12	14	20	26
U	6	6	8	10	11	16
V	18	17	17	20	20	20
W	5.5	5.5	6.8	9	11	14
X	10	10	12	15	18.5	20
Y	G1/8	G1/8	G1/8	G1/4	G1/4	G3/8
Z1	C1.5	C2.5	C2.5	C3	C3.5	C5.5
Q1	Ø13.5	Ø16	Ø23	Ø28	Ø33.5	Ø53
O-Ring	P7	P7	P7	P8	P8	P10
AA	11	13	15	19	25	32
AB	6	6	8	10	14	16
AC	6	6	6	8	12	14
AD	34	36	39	48	54.5	65
AE	24	26	30	35.5	44	53
AF	21	21	28	37	46	56
AG	3	3	3	3	3	3
BC	4	4	4	6	6	8
CA	49.5	52.5	57	68	80	96
CB	48	59.6	67.3	78.7	98.2	133.5
CC	80.2	92.5	101.3	120.4	144.7	189.2
CD	69°	71°	70°	70°	69°	72°
HA	12	12	16	19	22	32
HB	14	16	20	25	31	38
HG	16.5	18.5	21	24.5	30.5	37.5
HK	120	23.5	29	32	39	50
HL	6	6	8	10	11	15

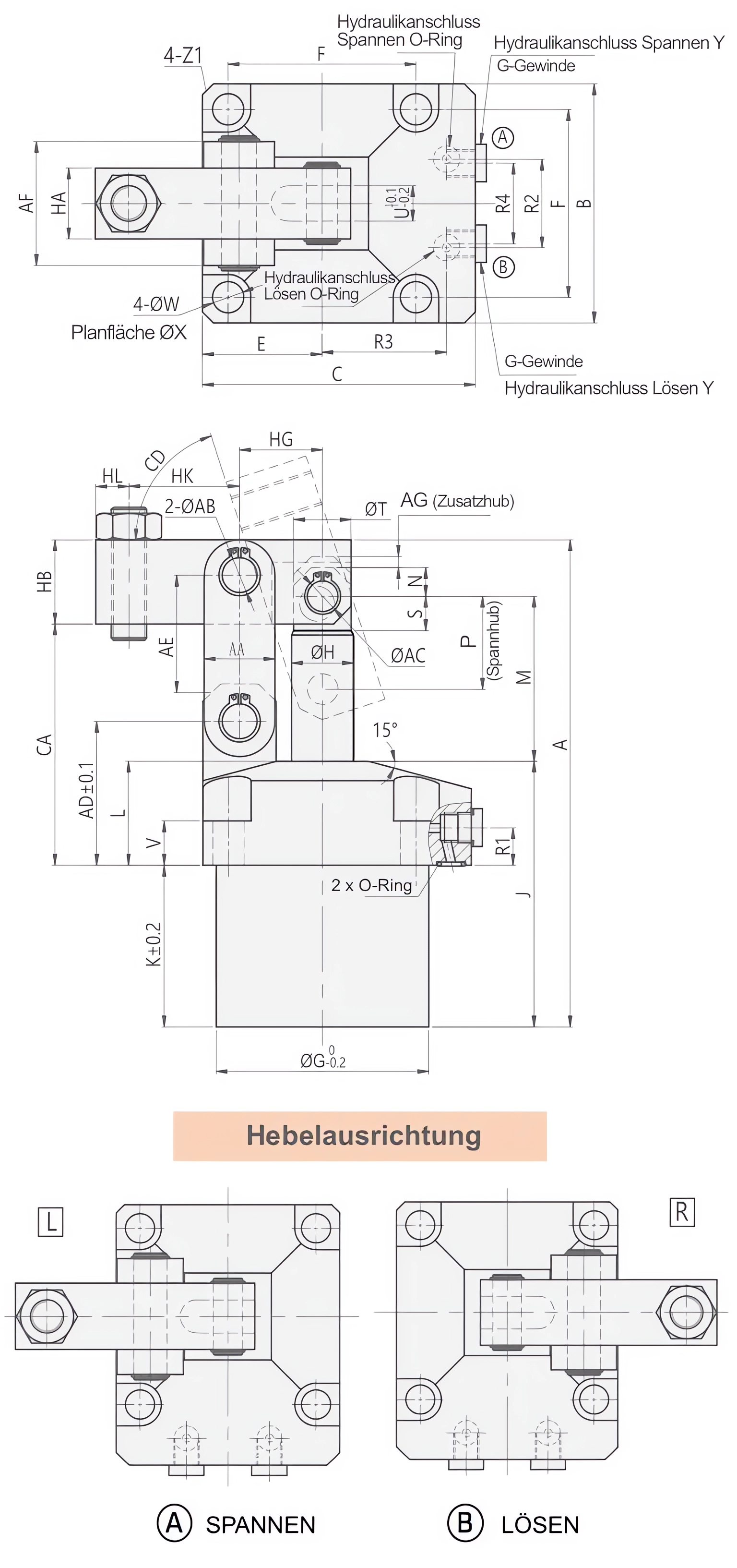

CAD

Parameter	A	B	C	E	F	G	H	J	K	L	M	N	P	Q	R1	R2	R3	R4	S	T	U	V	W	X	Y	Z1	Q1	O-Ring	AA	AB	AC	AD	AE	AF	AG	BC	CA	CB	CC	CD	HA	HB	HG	HK	HL
HLKP-040	97	45	55	22.5	35	39	12	60	33.5	26.5	28.5	5	17.5	2	12.5	22	25	20	6.5	10	6	18	5.5	10	G1/8	C1.5	Ø13.5	P7	11	6	6	34	24	21	3	4	49.5	48	80.2	69°	12	14	16.5	120	6
HLKP-048	108	50	60	25	40	47	14	66	39.5	26.5	32	6	20.5	2	12.5	24	28	22	7	12	6	17	5.5	10	G1/8	C2.5	Ø16	P7	13	6	6	36	26	21	3	4	52.5	59.6	92.5	71°	12	16	18.5	23.5	6
HLKP-055	119.5	57	66	28.5	46	53	14	71	42.5	28.5	34.5	6	23	2	12.5	28	30.5	26	7	12	8	17	6.8	12	G1/8	C2.5	Ø23	P7	15	8	6	39	30	28	3	4	57	67.3	101.3	70°	16	20	21	29	8
HLKP-065	140	70	82	35	56	63	16	83	47	36	40	8	26.5	2	14	36	36	30	9	14	10	20	9	15	G1/4	C3	Ø28	P8	19	10	8	48	35.5	37	3	6	68	78.7	120.4	70°	19	25	24.5	32	10
HLKP-075	166	86	96	43	68	78	22.4	95	55	40	49	11	33	2.5	14	45	42	38	10.8	20	11	20	11	18.5	G1/4	C3.5	Ø33.5	P8	25	14	12	54.5	44	46	3	6	80	98.2	144.7	69°	22	31	30.5	39	11
HLKP-105	199	108	120	54	88	100	28	112	65	47	61.5	13	42	2.5	21	50	57	50	14.5	26	16	20	14	20	G3/8	C5.5	Ø53	P10	32	16	14	65	53	56	3	8	96	133.5	189.2	72°	32	38	37.5	50	15
